001690922

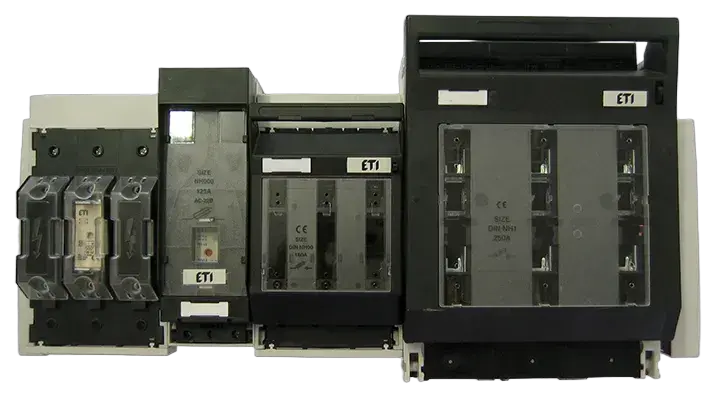

KVL-B/FT-1 3p M10-M10 pojistkový odpojovač
- ETI kód:
- 001690922
- Velikost:
- NH1
- Typ napětí:
- AC/DC
- Tightening torque (Nm):
- 35-30 Nm
- Funkce:
- Fuse switch disconnector
- Počet pólů:
- 3
- Stupeň krytí IP:
- IP20
- Typ uchycení:
- Busbar mounting
- Třída použití:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Třída přepětí:
- III
- Jmenovitá frekvence (Hz):
- 40/60 Hz
- Altitude (m):
- ≤ 2000 m
- Jmenovité provozní napětí (V DC):
- 440 V
- Jmenovitý podmíněný pracovní proud (kA):
- 120 kA
- Okolní teplota (°C):
- -25/55 °C
- Jmenovité izolační napětí (V):
- 800 V
- Rated short-time withstand current Icw:
- 8,6 kA
- Rated operational current Ie AC-21 A/B at 690V (A):
- 250 A
- Ztrátový výkon (W):
- 22 W
- Max. jmenovité provozní napětí (V AC):
- 690 V
- Terminal screw:
- M10
- Stupeň znečištění:
- 3
- Max. přípustná ztrátový výkon na pojistkovou vložku (W):
- 23 W
- Jmenovité impulsní výdržné napětí (kV):
- 8 kV
14 Logistika
Produkt
- Hmotnost
- 2,39 kg
- Net width
- 183,5 mm
- Net height
- 305,7 mm
- Net depth
- 140,3 mm
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895823070
- Transport packaging weight
- 2,296 kg
- Transport Packaging Dimensions Height
- 313 mm
- Transport Packaging Dimensions Width
- 192 mm
- Transport Packaging Dimensions Depth
- 156 mm
- Transport packaging volume
- 9,375 dm³
- Pallet quantity
- 110 pcs
- Customs tariff
- 85363090
9 ETIM
- Version as safety switch
- Ano
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 250 A
- Suitable for fuses
- NH1
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Version as main switch
- Ano
Klasifikace ETIM – verze 9.0
1 Diagramy
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
36 Štítky
001690922pojistkový odpojovačKVL-B/FT-1 3p M10-M10ETIBUSBAR60 mm busbar systemNH pojistkové odpínače a spodkyKVLKVL3p, Integrated Feeding TerminalMezinárodní60 mm BUSBAR - systém přípojnicNH pojistkové odpínače a spodkyJmenovité impulsní výdržné napětí (kV): 8 kVVelikost: NH1Max. přípustná ztrátový výkon na pojistkovou vložku (W): 23 WStupeň znečištění: 3Typ napětí: AC/DCTerminal screw: M10Max. jmenovité provozní napětí (V AC): 690 VZtrátový výkon (W): 22 WTightening torque (Nm): 35 Nm-30 NmRated operational current Ie AC-21 A/B at 690V (A): 250 AFunkce: Fuse switch disconnectorPočet pólů: 3Rated short-time withstand current Icw: 8.6 kAJmenovité izolační napětí (V): 800 VOkolní teplota (°C): -25 °C/55 °CStupeň krytí IP: IP20Typ uchycení: Busbar mountingJmenovitý podmíněný pracovní proud (kA): 120 kAJmenovité provozní napětí (V DC): 440 VAltitude (m): ≤ 2000 mTřída použití: AC-21B, AC-22B, AC-23B, DC-21B, DC-22BTřída přepětí: IIIJmenovitá frekvence (Hz): 40 Hz/60 Hzpojistkový odpojovač TOWAR Velikost: NH1 Typ napětí: AC/DC Tightening torque (Nm): 35 Nm-30 Nm Funkce: Fuse switch disconnector Počet pólů: 3 Stupeň krytí IP: IP20 Typ uchycení: Busbar mounting Třída použití: AC-21B, AC-22B, AC-23B, DC-21B, DC-22B Třída přepětí: III
