001690916

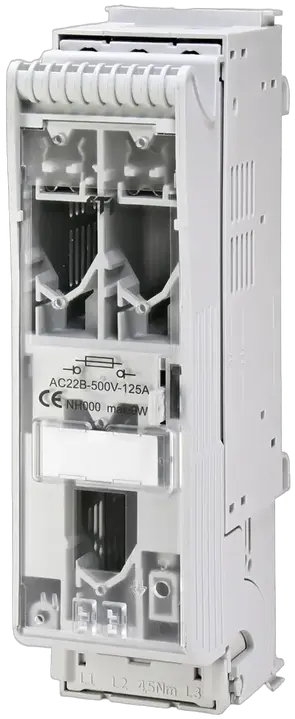

KVL-B-000 3p F50 Top pojistkový odpojovač
- ETI kód:
- 001690916
- Velikost:
- NH000
- Typ napětí:
- AC
- Funkce:
- Fuse switch disconnector
- Počet pólů:
- 3
- Stupeň krytí IP:
- IP20
- Typ uchycení:
- Busbar mounting
- Třída použití:
- AC-22B, AC-21B
- Třída přepětí:
- III
- Jmenovitá frekvence (Hz):
- 40/60 Hz
- Altitude (m):
- ≤ 2000 m
- Jmenovitý podmíněný pracovní proud (kA):
- 80 kA
- Mechanical cycles:
- 1 400
- Okolní teplota (°C):
- -25/55 °C
- Jmenovité izolační napětí (V):
- 800 V
- Rated short-time withstand current Icw:
- 5 kA
- Rated operational current Ie AC-21 A/B at 690V (A):
- 80 A
- Electrical cycles:
- 200
- Ztrátový výkon (W):
- 12 W
- Max. jmenovité provozní napětí (V AC):
- 690 V
- Clamping cross-section (mm²):
- 1.5-50 mm²
- Stupeň znečištění:
- 2
- Max. přípustná ztrátový výkon na pojistkovou vložku (W):
- 12 W
- Materiál svorky:
- Cu
- Jmenovité impulsní výdržné napětí (kV):
- 6 kV
14 Logistika
Produkt
- Hmotnost
- 0,58 kg
- Net width
- 53,3 mm
- Net height
- 207,2 mm
- Net depth
- 141,5 mm
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895908067
- Transport packaging weight
- 0,781 kg
- Transport Packaging Dimensions Height
- 220 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 70 mm
- Transport packaging volume
- 2,233 dm³
- Pallet quantity
- 500 pcs
- Customs tariff
- 85363090
10 ETIM
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 125 A
- Suitable for fuses
- NH000
- Type of control element
- Other
- Conditioned rated short-circuit current Iq
- 80 kA
- Cable entry
- Other
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Position control element
- Other
Klasifikace ETIM – verze 9.0
