Horizontální pojistkové odpínače KVL jsou speciálně navrženy pro montáž bez použití nářadí na 60mm přípojnicové systémy.

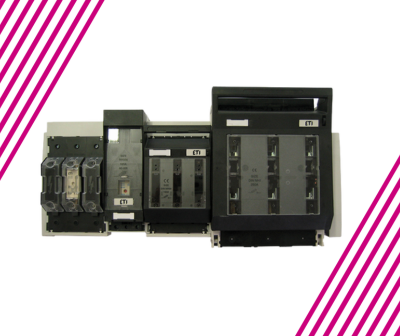

All KVL disconnector sizes feature a uniform cover cutout, allowing them to be combined for a consistent aesthetic.
Can be adjusted to accommodate 5mm or 10mm thick busbars. Cable terminals can be easily modified to exit from either the bottom or top side.
Offers four different field supporting surfaces (32mm, 60mm, 70mm, 90mm) for flexible installation depth.
Horizontální pojistkové odpínače KVL jsou speciálně navrženy pro montáž bez použití nářadí na 60mm přípojnicové systémy.
Pro instalaci na přípojnici není nutné žádné vrtání.
Jsou kompatibilní s pojistkovými vložkami NV/NH velikostí 000, 00, 1, 2 a 3.
Odpínače KVL jsou k dispozici v 1pólovém a 3pólovém provedení.
K dispozici jsou čtyři hlavní velikosti: velikost 00, velikost 1, velikost 2 a velikost 3.
KVL velikost 00: Jmenovitý pracovní proud (Ie) 160A; celková šířka: 106mm.
KVL velikost 1: Jmenovitý pracovní proud (Ie) 250A; celková šířka: 184mm.
KVL velikost 2: Jmenovitý pracovní proud (Ie) 400A; celková šířka: 210mm.
KVL velikost 3: Jmenovitý pracovní proud (Ie) 630A; celková šířka: 250mm.
Ochranné kryty
• Překrývací ochrana: Zajišťuje ochranu proti dotyku přípojnicového systému na horní straně pro velikosti KVL-00, KVL-1, KVL-2 a KVL-3.
• Kryty svorek: Jsou prodlužovací a mají nastavitelný vstup kabelu pro 1pólové a 3pólové jednotky, dostupné v různých délkách a velikostech.
• Prodlužovací kryty svorek: Poskytují dodatečnou ochranu proti dotyku přípojnicového systému na horní straně, speciálně pro KVL-00.
• Podpěry krytů:
Pro horní a spodní stranu KVL-00, nastavitelné na úrovně 60mm a 70mm.
Boční podpěry krytů pro KVL-00 (variabilní pro úrovně 32mm, 60mm a 70mm).
Boční podpěry krytů pro KVL-1, -2, -3 (variabilní pro úrovně 32mm, 60mm, 70mm nebo 90mm).
Nastavení montáže
Adaptéry pro výškové nastavení (HA KVL-00): Umožňují nastavení jednotek KVL-00 na instalační úroveň 90mm v různých konfiguracích (nahoře/dole, vpravo/vlevo).
Monitorování a blokování
Indikátory polohy spínače (MST KVL-x): Signalizují polohu spínače a jsou vybaveny 2 přepínacími kontakty, AC250V, 10/3A (odporová/indukční zátěž).
Elektronická jednotka kontroly pojistek (EFMU KVL-x 3p): Určena pro monitorování pojistkových vložek s živými úchopovými oky.
Elektromechanická jednotka kontroly pojistek (MPFMU KVL-x 3p): Rovněž určena pro monitorování pojistkových vložek s živými úchopovými oky.
Mechanické indikátory pojistek (MFM KVL-x): Používají se ve spojení s pojistkovými vložkami ETI vybavenými úderníkem.
Uzamykací zařízení (LP KVL-00123): Umožňuje uzamčení visacím zámkem o maximálním průměru 6mm.
Blokování krytu kontaktů (IC KVL-00123): Blokovací mechanismus krytů kontaktů, který lze ovládat pouze pomocí nástroje.
Varianty svorek
Svorky s příchytkou (SP KVLx): Pro měděné vodiče od 1.5 – 70 mm² Cu až do 11x21 mm² Cu pro ploché pásky.
Prizmatické svorky (SP KVLx P1, P2)
Rámové svorky (SP KVL-x V): Určené pro vodiče Al/Cu 35 – 300 mm².
Svorkovnice s vícenásobným připojením vodičů (MTB KVL00): Umožňují připojení více vodičů, například 2x25/1x16/M8 nebo 4x10/M8.
Ostatní příslušenství
Spojovací sady (CK KVL-00): Používají se k sestavení 2pólových nebo 4pólových odpínačů z jednotlivých jednotek.
Přípojnicový systém BUSBAR 60mm je navržen pro efektivní distribuci elektrické energie.
Díky standardizovaným rozměrům přispívá ke zkrácení doby instalace a omezení kabeláže.
Tento systém umožňuje rychlejší montáž a připojení elektrických komponent.
Umožňuje vyšší hustotu komponent na jednotku plochy, čímž šetří čas i instalační prostor.
Všechny komponenty se montují přímo na přípojnice, které slouží jako konstrukční podpora i elektrické propojení.
Tato konstrukce přispívá k vysoké přehlednosti a kompaktnosti uvnitř elektrických rozváděčů.
