001690920

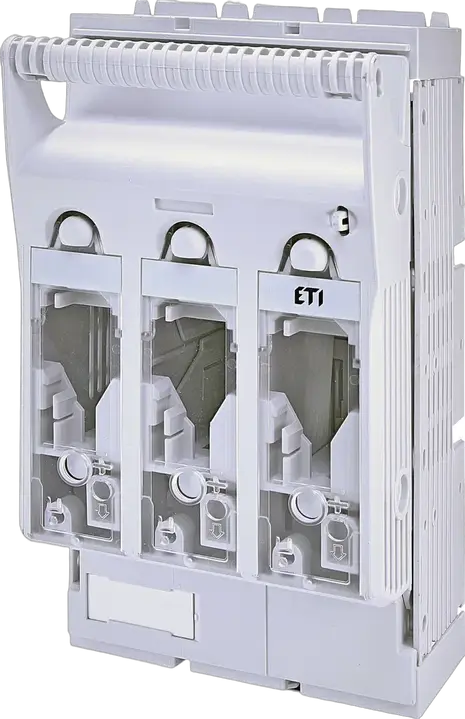

KVL-B/FT-00 3p M8-M8 pojistkový odpojovač
- ETI kód:
- 001690920
- Velikost:
- NH00
- Typ napětí:
- AC/DC
- Tightening torque (Nm):
- 15-12 Nm
- Funkce:
- Fuse switch disconnector
- Počet pólů:
- 3
- Stupeň krytí IP:
- IP20
- Typ uchycení:
- Busbar mounting
- Třída použití:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Třída přepětí:
- III
- Jmenovitá frekvence (Hz):
- 40/60 Hz
- Altitude (m):
- ≤ 2000 m
- Jmenovité provozní napětí (V DC):
- 440 V
- Jmenovitý podmíněný pracovní proud (kA):
- 120 kA
- Mechanical cycles:
- 1 600
- Okolní teplota (°C):
- -25/55 °C
- Jmenovité izolační napětí (V):
- 800 V
- Rated short-time withstand current Icw:
- 5 kA
- Rated operational current Ie AC-21 A/B at 690V (A):
- 160 A
- Electrical cycles:
- 200
- Ztrátový výkon (W):
- 14 W
- Max. jmenovité provozní napětí (V AC):
- 690 V
- Terminal screw:
- M8
- Stupeň znečištění:
- 3
- Max. přípustná ztrátový výkon na pojistkovou vložku (W):
- 12 W
- Jmenovité impulsní výdržné napětí (kV):
- 8 kV
14 Logistika
Produkt
- Hmotnost
- 1,05 kg
- Net width
- 105,5 mm
- Net height
- 204 mm
- Net depth
- 136,42 mm
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895823056
- Transport packaging weight
- 1,068 kg
- Transport Packaging Dimensions Height
- 224 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 106 mm
- Transport packaging volume
- 3,443 dm³
- Pallet quantity
- 300 pcs
- Customs tariff
- 85363090
9 ETIM
- Version as safety switch
- Ano
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 160 A
- Suitable for fuses
- NH00
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Version as main switch
- Ano
Klasifikace ETIM – verze 9.0
