Svodiče přepětí jsou nezbytné pro ochranu elektrických a elektronických zařízení před přepětím. Výběr vhodného svodiče přepětí a porozumění jeho klíčovým parametrům zajišťují optimální ochranu. ETI nabízí v rámci řady ETITEC široký sortiment vysoce kvalitních svodičů přepětí pro různé oblasti použití.

002443013

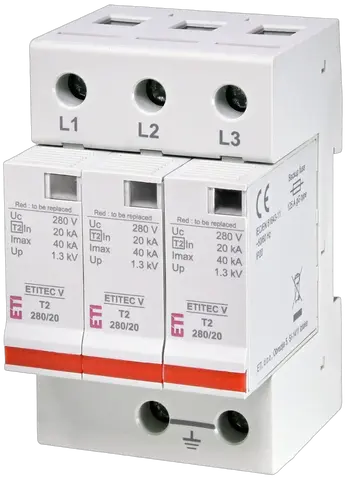

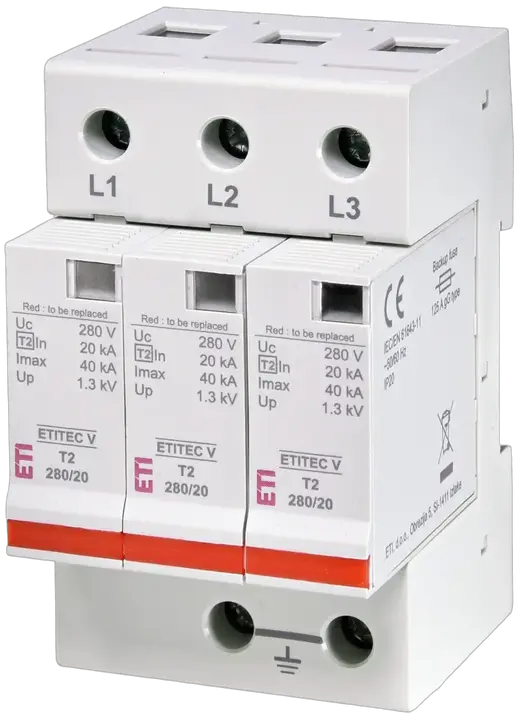

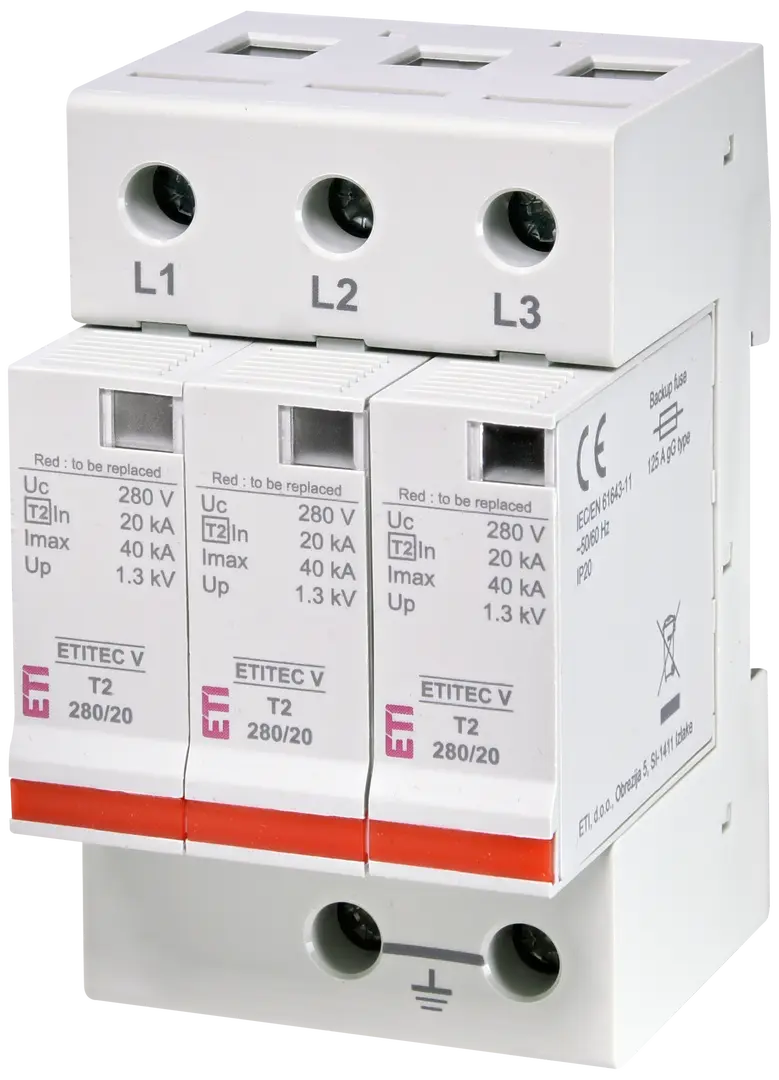

Obrázek ETITEC V T2 280/20 3+0

ETITEC V T2 280/20 3+0 svodič přepětí

ETI kód:: 002443013
Funkce:: SPD
Typ:: T2
AC max continous operating voltage Uc:: 280 V
In (8/20):: 20 kA
Max. výbojový proud Imax(8/20ms) (kA):: 40 kA
Typ proudu:: AC
Jmenovité AC napětí:: 230 V
Up - Úroveň ochrany napětí (kV):: 1,3 kV
Dálková signalizace:: No
Svodový proud:: Yes
Typ sítě:: TN-C
Počet modulů:: 3
Vestavná hloubka (mm):: 68 mm
Aplikovaná technologie:: MOV
Skupina katalogu:: ETITEC V

Produkt

Hmotnost: 0,319 kg
Stock unit of measure: pcs

Základní balení

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400175847
Basic packaging weight: 0,339 kg
Basic Packaging Dimensions Height: 70 mm
Basic Packaging Dimensions Width: 57 mm
Basic Packaging Dimensions Depth: 100 mm
Basic packaging volume: 0,399 dm³

Přepravní balení

Intermediate packaging quantity: 3 pcs
EAN code for a intermediate packaging: 3838400175830
Intermediate packaging weight: 1,122 kg
Intermediate Packaging Dimensions Height: 78 mm
Intermediate Packaging Dimensions Width: 105 mm
Intermediate Packaging Dimensions Depth: 183 mm
Transport packaging quantity: 36 pcs
EAN code for a transport packaging: 3838400175823
Transport packaging weight: 14,224 kg
Transport Packaging Dimensions Height: 290 mm
Transport Packaging Dimensions Width: 21 mm
Transport Packaging Dimensions Depth: 460 mm
Transport packaging volume: 2,801 dm³
Pallet quantity: 1 440 pcs
Customs tariff: 85363030

System configuration other: Ano
System configuration TN-C: Ano
Max. conductor cross section flexible (fine-strand): 25 mm²
Max. discharge surge current (8/20): 40 kA
Number of conductors (without earthing): 3
Nominal voltage AC: 230 V
Max. conductor cross section solid (solid, stranded): 35 mm²
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Short-circuit breaking capacity (Isccr): 25 kA
Voltage protection level: 1,3 kV
System configuration TN: Ano
Signalling at the device: Optical
Category type 2: Ano
Max. continuous voltage AC: 280 V
Nominal discharge surge current (8/20): 20 kA

Klasifikace ETIM – verze 9.0
