Introduction

Svodiče přepětí jsou nezbytné pro ochranu elektrických a elektronických zařízení před přepětím. Výběr vhodného svodiče přepětí a porozumění jeho klíčovým parametrům zajišťují optimální ochranu. ETI nabízí v rámci řady ETITEC široký sortiment vysoce kvalitních svodičů přepětí pro různé oblasti použití.

Eti product serie

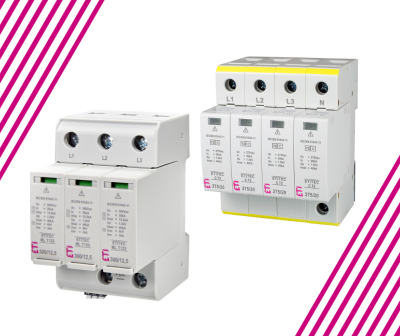

Řada svodičů přepětí ETI ETITEC

ETITEC je řada svodičů přepětí, která zahrnuje různé typy SPD pro různé aplikace.

Řada ETITEC zahrnuje:
- Typ 1: ETITEC ML T123, V T12, WENT
- Typ 2: ETITEC C T2, CM T23, V T2, V 2T2
- Typ 3: ETITEC D T3, V 2T3, FILT

Výběr správného svodiče přepětí:
- Výběr správného svodiče přepětí závisí na faktorech, jako jsou:
- Elektrická síť: TN, TT, IT
- Ochrana před bleskem: Požadovaná úroveň ochrany před bleskem
- Maximální trvalé provozní napětí (Uc)
- Předpokládaný rázový proud
- Typ chráněné zátěže
- Systém uzemnění

Application

Přímý úder: Blesk udeří přímo do elektrického systému nebo blízkých objektů.
Částečně přímý úder: Blesk udeří do vysokého objektu nebo konstrukce v blízkosti elektrického systému.
Nepřímý úder: Blesk udeří do země v blízkosti elektrického systému a indukuje přepětí.

IEC 61643-11: Mezinárodní norma, která definuje požadavky a zkušební metody pro zařízení na ochranu před přepětím (SPD).
EN 61643-11: Evropská verze normy IEC 61643-11.
VDE 0675: Německá norma pro zařízení na ochranu před přepětím.

Klasifikace SPD:

Typ 1 (Třída I/B) pro ochranu před přímými a nepřímými údery na vstupu do budovy.
Typ 2 (Třída II/C) pro ochranu před nepřímými údery uvnitř budovy.
Typ 3 (Třída III/D) pro ochranu před slabšími nepřímými přepětími a ochranu citlivých zátěží.

LPZ definují oblasti s různými úrovněmi ochrany před bleskem.
Požadovaný typ SPD závisí na zóně LPZ, ve které je instalován.

Iimp (10/350 µs): Představuje přímý úder blesku.
In (8/20 µs): Představuje nepřímý úder blesku.
Kombinovaná vlna Uoc (1.2/50 µs) / Icw (8/20 µs): Používá se pro zkoušení SPD typu 3.

Metaloxidový varistor (MOV): Napěťově závislý rezistor, jehož odpor se mění v závislosti na přiloženém napětí.
Plynová výbojka (GDT): Poskytuje ochranu proti přepětím s vysokou energií.
Tepelný spínač: Odpojí SPD v případě přetížení nebo poruchy.

Uc (Maximální trvalé provozní napětí): Maximální napětí, kterému může být SPD trvale vystaven.
Počet pólů: Počet vodičů chráněných SPD.
Dálkový kontakt (RC): Umožňuje dálkovou signalizaci stavu SPD.
Iimp (Impulzní proud): Maximální impulzní proud, který může SPD typu 1 vydržet.

In (Jm. výbojový proud): Jmenovitý výbojový proud, který může SPD typu 2 odvést.
Imax (Max. výbojový proud): Maximální výbojový proud, který může SPD typu 2 vydržet.
Uoc/Isc (Napětí naprázdno/Zkratový proud): Parametry pro SPD typu 3.
Up (Úroveň ochrany): Zbytkové napětí na SPD během přepěťového jevu.

Pro ochranu SPD před zkratovými proudy mohou být vyžadovány předřazené pojistky.
Nutnost použití předřazené pojistky závisí na jmenovité hodnotě hlavní pojistky.
Instalační jističe (MCB) se nedoporučují jako předřazené jištění pro SPD typu 2, protože mohou při přepěťových jevech vytvářet vysoká napětí.

Bytové a komerční budovy: Ochrana elektrických spotřebičů, elektronických zařízení a osvětlovacích systémů.
Průmyslové objekty: Ochrana citlivých zařízení a strojů.

Telekomunikační systémy: Ochrana datových vedení a zařízení.
Systémy obnovitelných zdrojů energie: Ochrana fotovoltaických (PV) systémů.
