Svodiče přepětí jsou nezbytné pro ochranu elektrických a elektronických zařízení před přepětím. Výběr vhodného svodiče přepětí a porozumění jeho klíčovým parametrům zajišťují optimální ochranu. ETI nabízí v rámci řady ETITEC široký sortiment vysoce kvalitních svodičů přepětí pro různé oblasti použití.

002443012

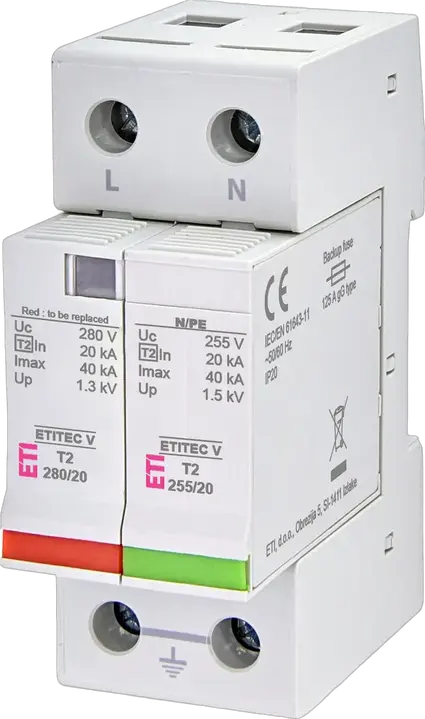

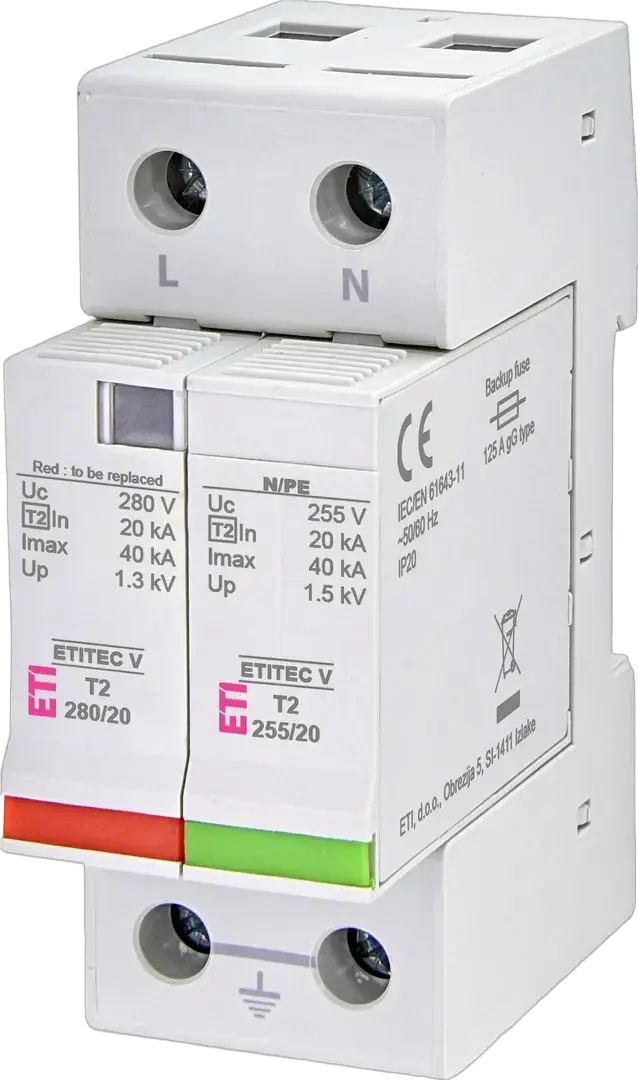

Obrázek ETITEC V T2 280/20 1+1

ETITEC V T2 280/20 1+1 svodič přepětí

ETI kód:: 002443012
Funkce:: SPD
Typ:: T2
AC max continous operating voltage Uc:: 280 V
In (8/20):: 20 kA
Max. výbojový proud Imax(8/20ms) (kA):: 40 kA
Typ proudu:: AC
Jmenovité AC napětí:: 230 V
Up - Úroveň ochrany napětí (kV):: 1,3 kV
Dálková signalizace:: No
Svodový proud:: Yes
Typ sítě:: TN
Počet modulů:: 2
Vestavná hloubka (mm):: 68 mm
Aplikovaná technologie:: MOV, GDT
Skupina katalogu:: ETITEC V

Produkt

Hmotnost: 0,216 kg
Stock unit of measure: pcs

Základní balení

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400175816
Basic packaging weight: 0,23 kg
Basic Packaging Dimensions Height: 70 mm
Basic Packaging Dimensions Width: 40 mm
Basic Packaging Dimensions Depth: 100 mm
Basic packaging volume: 0,28 dm³

Přepravní balení

Intermediate packaging quantity: 4 pcs
EAN code for a intermediate packaging: 3838400175809
Intermediate packaging weight: 1,025 kg
Intermediate Packaging Dimensions Height: 78 mm
Intermediate Packaging Dimensions Width: 105 mm
Intermediate Packaging Dimensions Depth: 183 mm
Transport packaging quantity: 48 pcs
EAN code for a transport packaging: 3838400175793
Transport packaging weight: 13,06 kg
Transport Packaging Dimensions Height: 290 mm
Transport Packaging Dimensions Width: 210 mm
Transport Packaging Dimensions Depth: 460 mm
Transport packaging volume: 28,014 dm³
Pallet quantity: 1 920 pcs
Customs tariff: 85363030

Max. discharge surge current (8/20): 40 kA
Number of conductors (without earthing): 2
Nominal voltage AC: 230 V
Max. conductor cross section solid (solid, stranded): 35 mm²
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 2 modular spacing
Short-circuit breaking capacity (Isccr): 25 kA
System configuration TT: Ano
Signalling at the device: Optical
Category type 2: Ano
Leakage-current free: Ano
Max. continuous voltage AC: 280 V
Nominal discharge surge current (8/20): 20 kA
