002443000

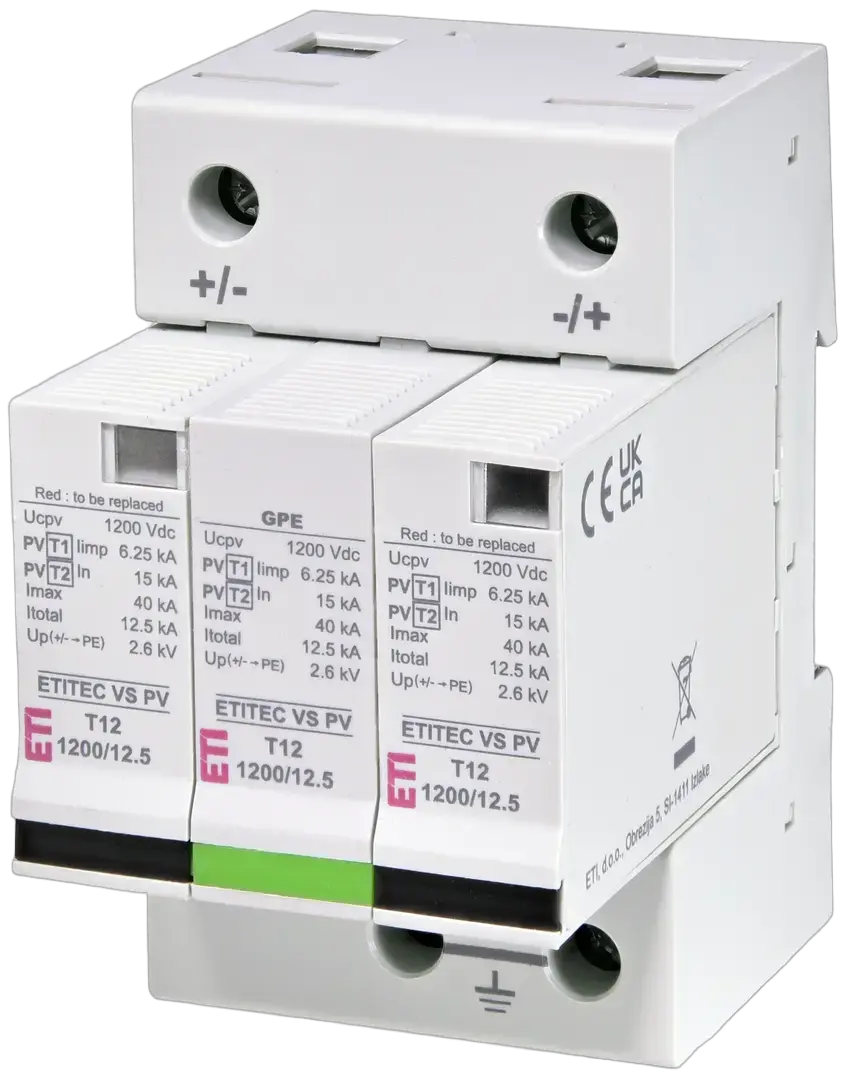

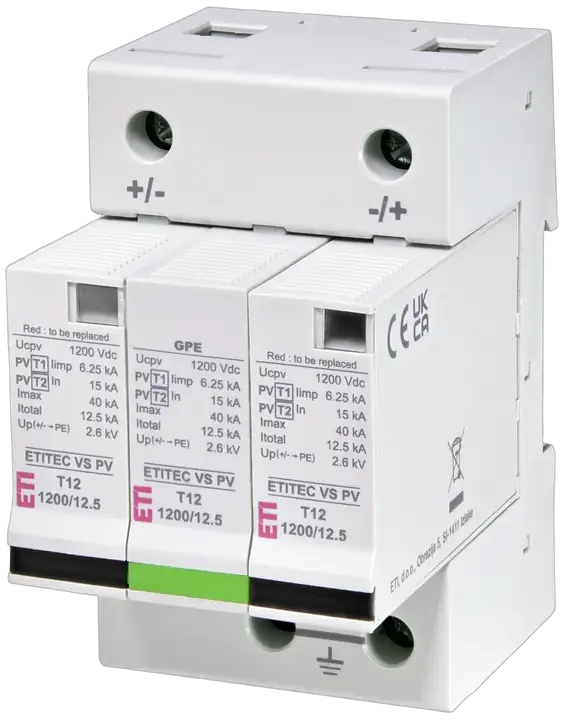

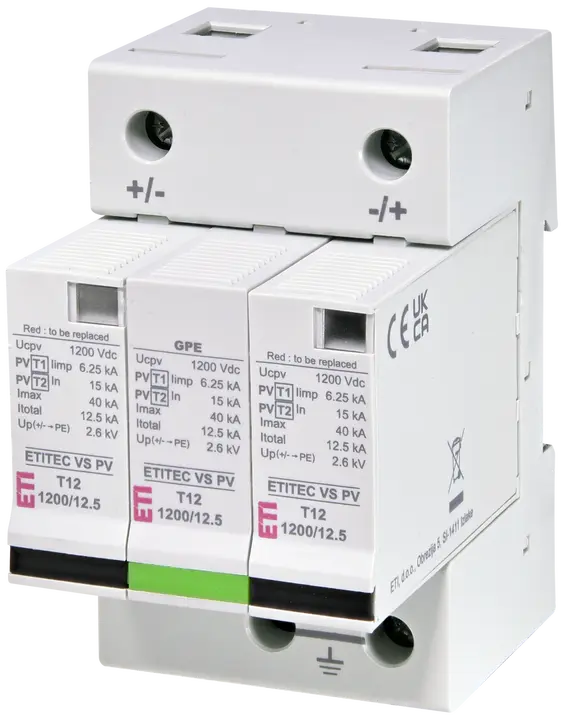

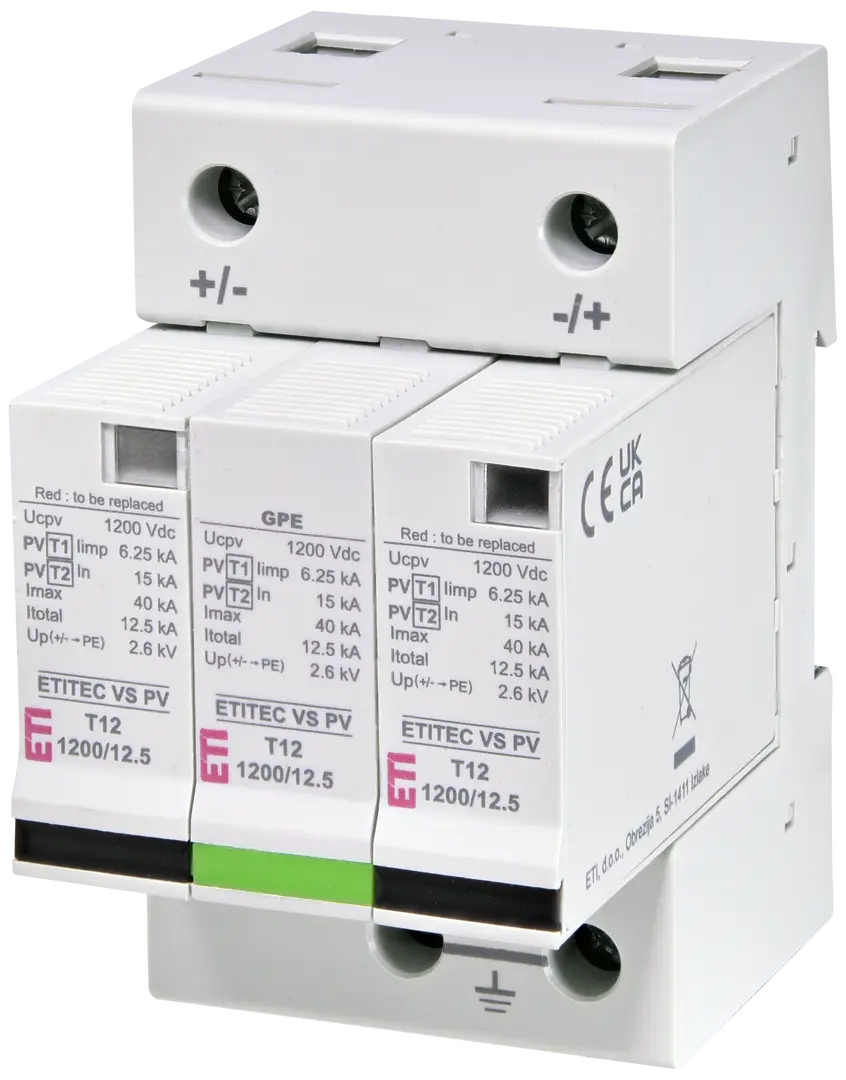

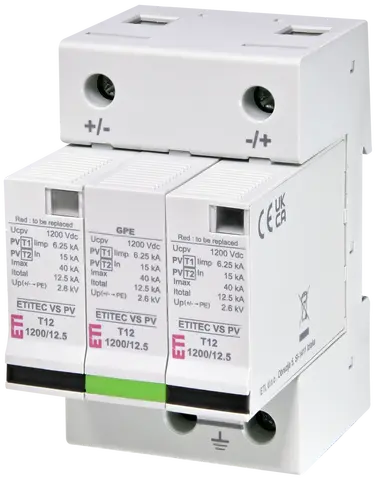

Obrázek ETITEC VS PV T12 1200/12,5

ETITEC VS PV T12 1200/12,5 svodič přepětí

ETI kód:: 002443000
Funkce:: SPD
Typ proudu:: DC
Typ:: T1, T2
DC max continous operating voltage Uc:: 1 200 V
Impulzní proud Iimp(10/350ms) (kA):: 12,5 kA
Iimp - Celkový impulsní proud (10/350) (kA):: 12,5 kA
In (8/20):: 20 kA
Max. výbojový proud Imax(8/20ms) (kA):: 40 kA
Up - Úroveň ochrany napětí (kV):: 1,3 kV
Dálková signalizace:: No
Svodový proud:: No
Počet modulů:: 3
Montáž:: PV protection
Vestavná hloubka (mm):: 67 mm
Aplikovaná technologie:: MOV, GDT
Stupeň krytí IP:: IP20
Skupina katalogu:: ETITEC V

Produkt

Hmotnost: 0,415 kg
Stock unit of measure: pcs

Základní balení

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400100221
Basic packaging weight: 0,025 kg
Basic Packaging Dimensions Height: 83 mm
Basic Packaging Dimensions Width: 57 mm
Basic Packaging Dimensions Depth: 100 mm
Basic packaging volume: 0,473 dm³

Přepravní balení

Intermediate packaging quantity: 3 pcs
EAN code for a intermediate packaging: 3838400100238
Intermediate packaging weight: 1,455 kg
Intermediate Packaging Dimensions Height: 105 mm
Intermediate Packaging Dimensions Width: 90 mm
Intermediate Packaging Dimensions Depth: 183 mm
Transport packaging quantity: 24 pcs
EAN code for a transport packaging: 3838400100245
Transport packaging weight: 17 kg
Transport Packaging Dimensions Height: 290 mm
Transport Packaging Dimensions Width: 210 mm
Transport Packaging Dimensions Depth: 460 mm
Transport packaging volume: 28,014 dm³
Pallet quantity: 960 pcs
Customs tariff: 85363030

System configuration other: Ano
Voltage switching spark gap technology: Ano
Voltage protection level (DC+/DC- - PE): 2,6 kV
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Nominal voltage DC: 1 000 V
Lightning impulse current (10/350 µs): 6,25 kA
Max. PV-voltage: 1 200 V
Number of poles: 3
Voltage protection level (DC+ - DC-): 4,6 kV
Signalling at the device: Optical
System configuration DC: Ano

Klasifikace ETIM – verze 9.0
