002440741

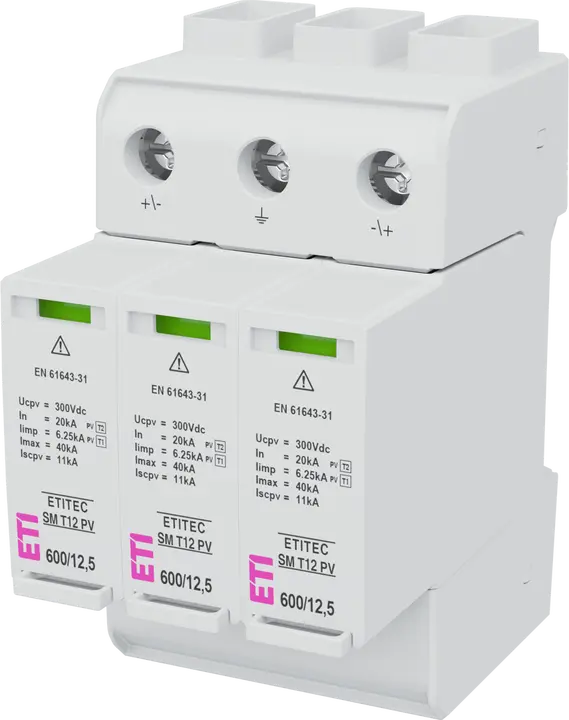

Obrázek ETITEC SM T12 PV 600/12,5 Y RC

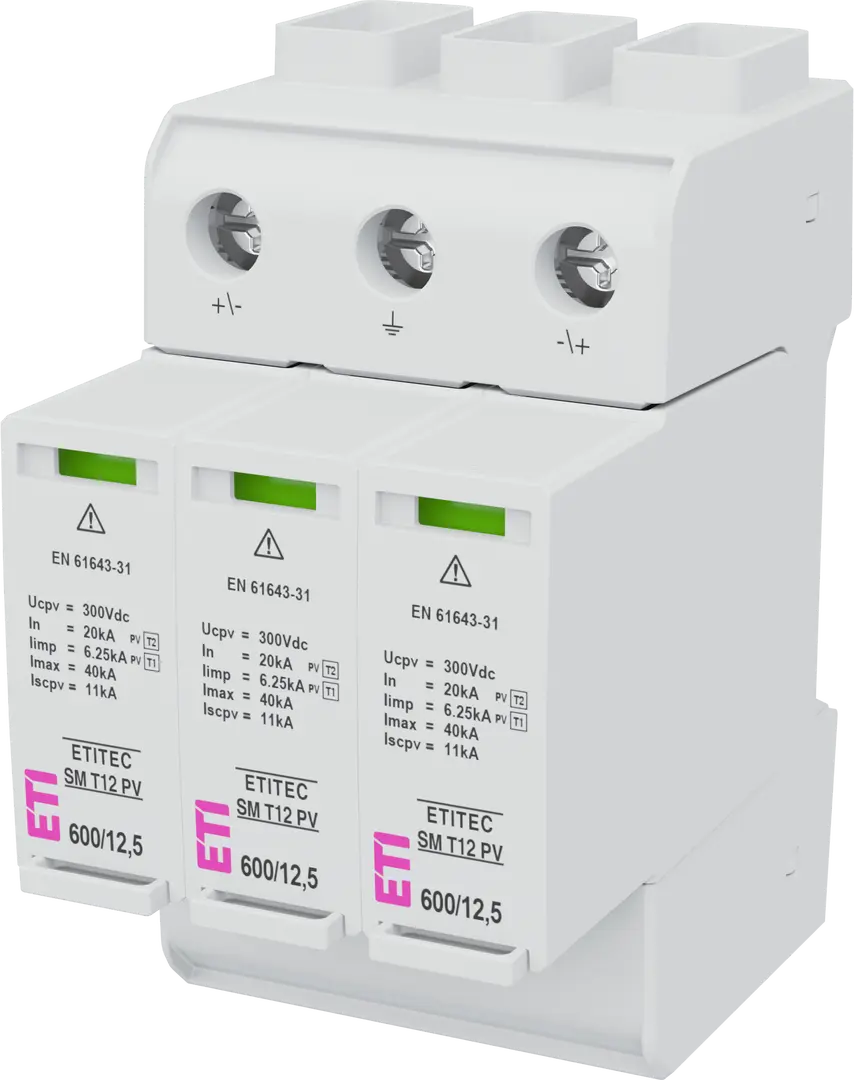

ETITEC SM T12 PV 600/12,5 Y RC svodič přepětí

ETI kód:: 002440741
Funkce:: SPD
Typ proudu:: DC
Připojitelný průřez plného vodiče (mm2):: 35 mm²
Typ:: T1, T2
DC max continous operating voltage Uc:: 600 V
Impulzní proud Iimp(10/350ms) (kA):: 6,25 kA
Iimp - Celkový impulsní proud (10/350) (kA):: 12,5 kA
In (8/20):: 20 kA
Up - Úroveň ochrany napětí (kV):: 2,8 kV
Dálková signalizace:: Yes
Svodový proud:: No
Typ sítě:: DC
Počet modulů:: 3
Montáž:: PV protection
Vestavná hloubka (mm):: 70 mm
Aplikovaná technologie:: MOV, GDT
Stupeň krytí IP:: IP20
Skupina katalogu:: ETITEC SM PV

Produkt

Hmotnost: 0,378 kg
Stock unit of measure: pcs

Základní balení

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400000644
Basic packaging weight: 0,408 kg
Basic Packaging Dimensions Height: 102 mm
Basic Packaging Dimensions Width: 65 mm
Basic Packaging Dimensions Depth: 110 mm
Basic packaging volume: 0,729 dm³

Přepravní balení

Transport packaging quantity: 5 pcs
EAN code for a transport packaging: 3838400000651
Transport packaging weight: 2,121 kg
Transport Packaging Dimensions Height: 109 mm
Transport Packaging Dimensions Width: 352 mm
Transport Packaging Dimensions Depth: 115 mm
Transport packaging volume: 4,412 dm³
Pallet quantity: 1 130 pcs
Customs tariff: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Remote signalling: Ano
Max. conductor cross section solid (solid, stranded): 35 mm²
Max. continuous voltage DC: 600 V
Test class: Type 1 + 2
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Lightning impulse current (10/350 µs): 12,5 kA
Specific energy (W/R): 9,77 kJ/Ohm
Voltage protection level: 2,8 kV
Max. PV-voltage: 500 V
Number of poles: 2
Signalling at the device: Optical
System configuration DC: Ano

Klasifikace ETIM – verze 9.0
