Svodiče přepětí jsou nezbytné pro ochranu elektrických a elektronických zařízení před přepětím. Výběr vhodného svodiče přepětí a porozumění jeho klíčovým parametrům zajišťují optimální ochranu. ETI nabízí v rámci řady ETITEC široký sortiment vysoce kvalitních svodičů přepětí pro různé oblasti použití.

002442995

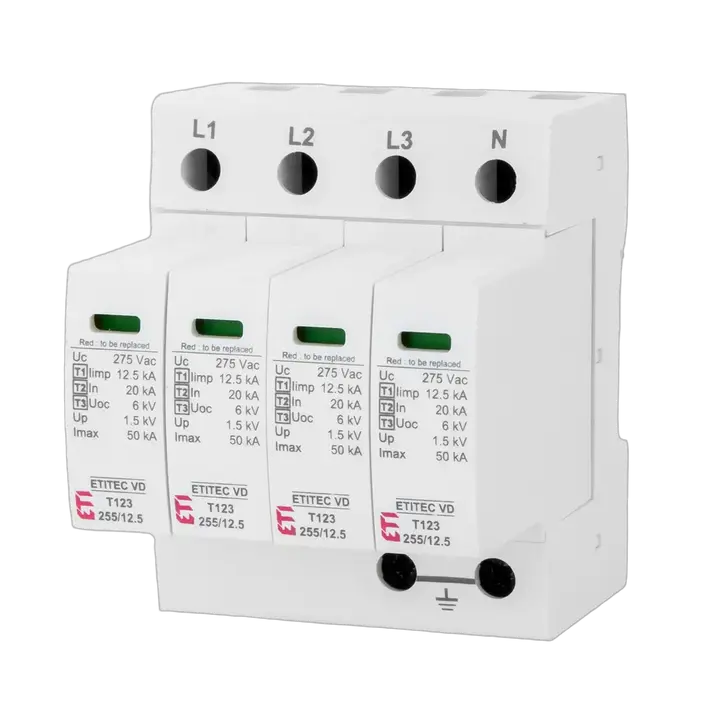

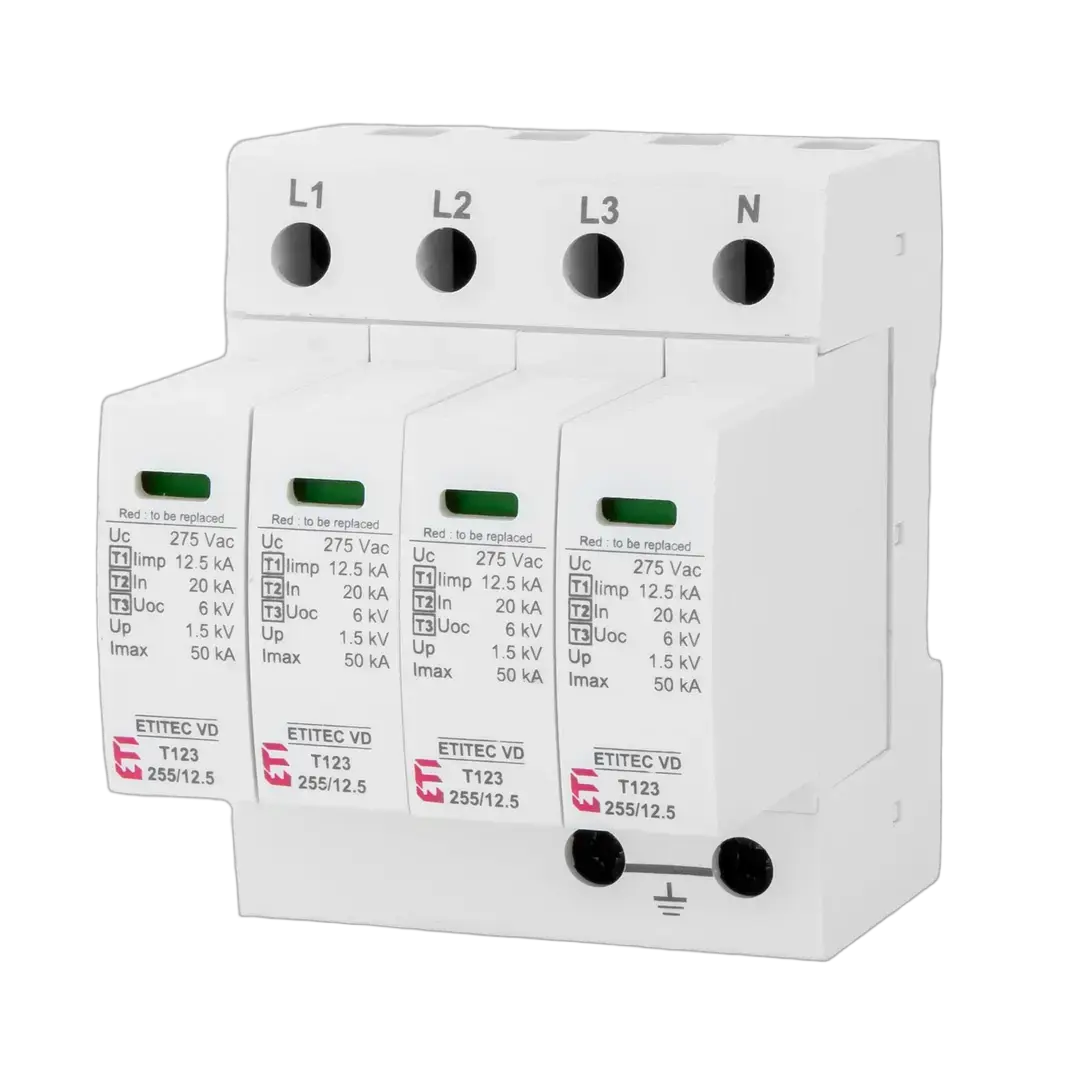

Obrázek ETITEC VD T123 255/12,5 4+0 RC

ETITEC VD T123 255/12,5 4+0 RC svodič přepětí

ETI kód:: 002442995
Funkce:: SPD
Typ:: T1, T3, T2
AC max continous operating voltage Uc:: 275 V
Impulzní proud Iimp(10/350ms) (kA):: 12,5 kA
In (8/20):: 20 kA
Max. výbojový proud Imax(8/20ms) (kA):: 50 kA
Typ proudu:: AC
Dálková signalizace:: Yes
Svodový proud:: Yes
Typ sítě:: TN
Počet modulů:: 4
Montáž:: DIN
Vestavná hloubka (mm):: 87,8 mm
Aplikovaná technologie:: MOV, GDT
Skupina katalogu:: ETITEC VD

Katalog technických dat

Produkt

Hmotnost: 0,218 kg
Net width: 36 mm
Net height: 99 mm
Net depth: 67 mm
Stock unit of measure: pcs

Základní balení

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400092779
Basic packaging weight: 0,03 kg
Basic Packaging Dimensions Height: 92 mm
Basic Packaging Dimensions Width: 75 mm
Basic Packaging Dimensions Depth: 100 mm
Basic packaging volume: 0,69 dm³

Přepravní balení

Intermediate packaging quantity: 2 pcs
EAN code for a intermediate packaging: 3838400092786
Intermediate packaging weight: 1,471 kg
Intermediate Packaging Dimensions Height: 90 mm
Intermediate Packaging Dimensions Width: 105 mm
Intermediate Packaging Dimensions Depth: 183 mm
Transport packaging quantity: 16 pcs
EAN code for a transport packaging: 3838400092793
Transport packaging weight: 18,41 kg
Transport Packaging Dimensions Height: 290 mm
Transport Packaging Dimensions Width: 210 mm
Transport Packaging Dimensions Depth: 460 mm
Transport packaging volume: 28,014 dm³
Pallet quantity: 480 pcs
Customs tariff: 85354000

Remote signalling: Ano
Nominal voltage AC: 230 V
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 4 modular spacing
Lightning impulse current (10/350 µs): 12,5 kA
System configuration TN-S: Ano
System configuration TN: Ano
Number of poles: 4
Signalling at the device: Optical
Max. continuous voltage AC: 255 V

Klasifikace ETIM – verze 9.0
