002442913

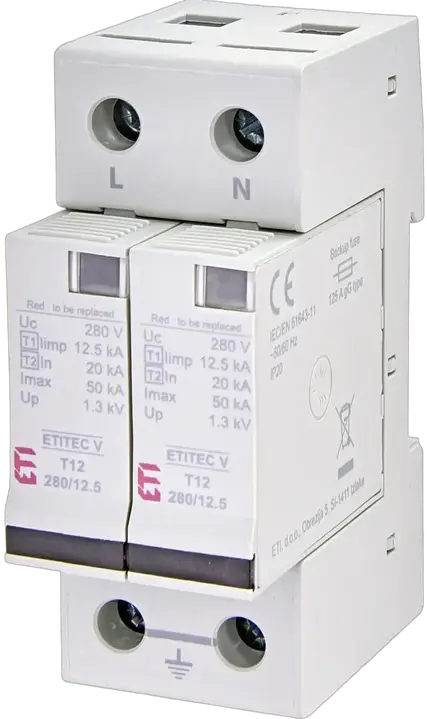

ETITEC V T12 280/12,5 1+1 RC svodič přepětí
- ETI kód:
- 002442913
- Funkce:
- SPD
- Typ:
- T1, T2
- AC max continous operating voltage Uc:
- 280 V
- Impulzní proud Iimp(10/350ms) (kA):
- 12,5 kA
- In (8/20):
- 20 kA
- Max. výbojový proud Imax(8/20ms) (kA):
- 50 kA
- Typ proudu:
- AC
- Jmenovité AC napětí:
- 230 V
- Up - Úroveň ochrany napětí (kV):
- 1,3 kV
- Dálková signalizace:
- Yes
- Svodový proud:
- Yes
- Typ sítě:
- TT/TN-S
- Počet modulů:
- 2
- Montáž:
- Home and residental building protection
- Vestavná hloubka (mm):
- 82 mm
- Stupeň krytí IP:
- IP20
- Aplikovaná technologie:
- MOV
- Skupina katalogu:
- ETITEC V
27 Logistika
Produkt
- Hmotnost
- 0,235 kg
- Net width
- 36 mm
- Net height
- 99 mm
- Net depth
- 80,9 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895828150
- Basic packaging weight
- 0,249 kg
- Basic Packaging Dimensions Height
- 83 mm
- Basic Packaging Dimensions Width
- 40 mm
- Basic Packaging Dimensions Depth
- 100 mm
- Basic packaging volume
- 0,332 dm³
Přepravní balení
- Intermediate packaging quantity
- 4 pcs
- EAN code for a intermediate packaging
- 3838895857822
- Intermediate packaging weight
- 1,101 kg
- Intermediate Packaging Dimensions Height
- 90 mm
- Intermediate Packaging Dimensions Width
- 105 mm
- Intermediate Packaging Dimensions Depth
- 183 mm
- Transport packaging quantity
- 48 pcs
- EAN code for a transport packaging
- 3838895828167
- Transport packaging weight
- 11,952 kg
- Transport Packaging Dimensions Height
- 290 mm
- Transport Packaging Dimensions Width
- 210 mm
- Transport Packaging Dimensions Depth
- 460 mm
- Transport packaging volume
- 28,014 dm³
- Pallet quantity
- 768 pcs
- Customs tariff
- 85354000
13 ETIM
- Remote signalling
- Ano
- Nominal voltage AC
- 230 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 40 kJ/Ohm
- System configuration TN-S
- Ano
- Voltage protection level
- 1,3 kV
- Number of poles
- 2
- System configuration TT
- Ano
- Signalling at the device
- Optical
- Max. continuous voltage AC
- 280 V
Klasifikace ETIM – verze 9.0
