001101294

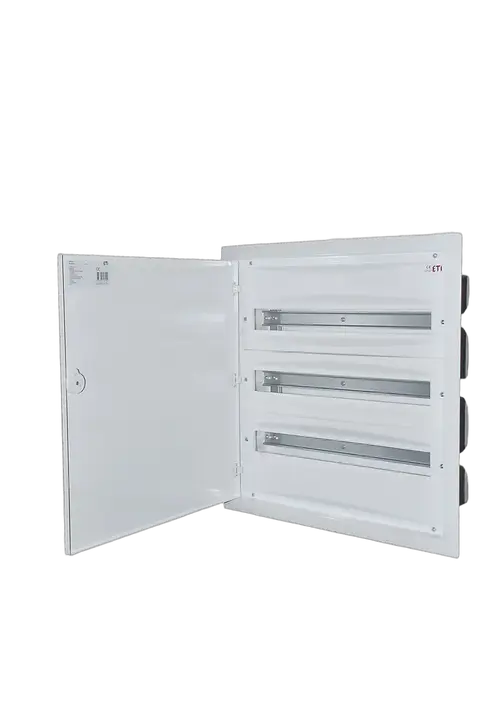

ERP24-3 rozvaděč
- ETI kód:
- 001101294
- Jmenovité AC napětí:
- 400 V
- Jmenovité DC napětí:
- 400 V
- Řady:
- 3
- Výška:
- 543 mm
- Šířka:
- 523 mm
- Hlubka:
- 120 mm
- Barva:
- Bílý
- Skupina katalogu:
- DIDO ERP
- Typ dveří:
- Kov
- Typ uchycení:
- Zapuštěná montáž
- Jmenovitý proud:
- 100 A
- Stupeň krytí:
- II
- Stupeň krytí IP:
- IP40
- Počet modulů (celkem/v řadě):
- 72/24
- Velikost rámu (počet řad):
- 3
- Dveře (matriál, barva):
- Metal, White
- Základna skříně (materiál, barva):
- Plast, White
- Počet PEN vstupů (připojení):
- 24/33
- Test žhavou smyčkou (°C):
- 650 °C
4 Dokumenty
11 Logistika
Produkt
- Hmotnost
- 7,1 kg
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895797494
- Transport packaging weight
- 7,97 kg
- Transport Packaging Dimensions Height
- 630 mm
- Transport Packaging Dimensions Width
- 580 mm
- Transport Packaging Dimensions Depth
- 140 mm
- Transport packaging volume
- 51,156 dm³
- Pallet quantity
- 15 pcs
- Customs tariff
- 85369001
13 ETIM
- Built-in depth
- 125 mm
- Width
- 542 mm
- DIN-rail
- Ano
- Degree of protection (IP)
- IP40
- Mounting method
- Flush-mounted
- Number of rows
- 3
- Housing material
- Plastic
- Depth
- 120 mm
- Colour
- White
- Height
- 600 mm
- EMC-version
- Ano
- Width in number of modular spacings
- 24
- RAL-number
- 9 016
Klasifikace ETIM – verze 9.0
1 Diagramy
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
