001101026

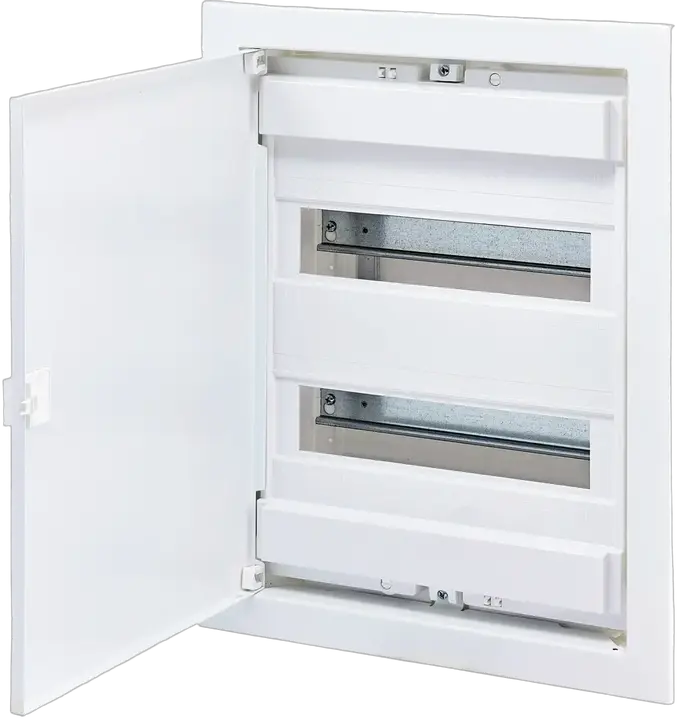

ECG28 rozvaděč
- ETI kód:
- 001101026
- Jmenovité AC napětí:
- 400 V
- Jmenovité DC napětí:
- 400 V
- Řady:
- 2
- Výška:
- 442 mm
- Šířka:
- 346 mm
- Hlubka:
- 88 mm
- Barva:
- Bílý
- Skupina katalogu:
- ECG zapuštěné kompaktní rozvodné skříně IP40
- Typ dveří:
- Kovové dveře, Bílá
- Velikost rámu:
- 24+4
- Typ uchycení:
- Zapuštěná montáž
- Jmenovitý proud:
- 63 A
- Stupeň krytí:
- II
- Stupeň krytí IP:
- IP40
- Počet modulů (celkem/v řadě):
- 28/14
- Velikost rámu (počet řad):
- 2
- Dveře (matriál, barva):
- Metal, White
- Základna skříně (materiál, barva):
- Plast, White
- Počet PEN vstupů (připojení):
- 13
- Test žhavou smyčkou (°C):
- 650 °C
14 Logistika
Produkt
- Hmotnost
- 2,5 kg
- Net width
- 424,8 mm
- Net height
- 441,7 mm
- Net depth
- 98,02 mm
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895679622
- Transport packaging weight
- 2,5 kg
- Transport Packaging Dimensions Height
- 457 mm
- Transport Packaging Dimensions Width
- 354 mm
- Transport Packaging Dimensions Depth
- 133 mm
- Transport packaging volume
- 21,516 dm³
- Pallet quantity
- 72 pcs
- Customs tariff
- 85381000
19 ETIM
- Built-in depth
- 87 mm
- Width
- 346 mm
- DIN-rail
- Ano
- Type of covering
- Door
- Neutral terminal block
- Ano
- Degree of protection (IP)
- IP40
- Mounting method
- Flush-mounted
- Earthing terminal block
- Ano
- Built-in height
- 399 mm
- Number of rows
- 2
- Housing material
- Plastic
- Depth
- 87 mm
- Built-in width
- 306 mm
- Colour
- White
- Type of door
- Single
- Cover model
- Closed
- Height
- 442 mm
- Width in number of modular spacings
- 12
- RAL-number
- 9 003
Klasifikace ETIM – verze 9.0
