001101216

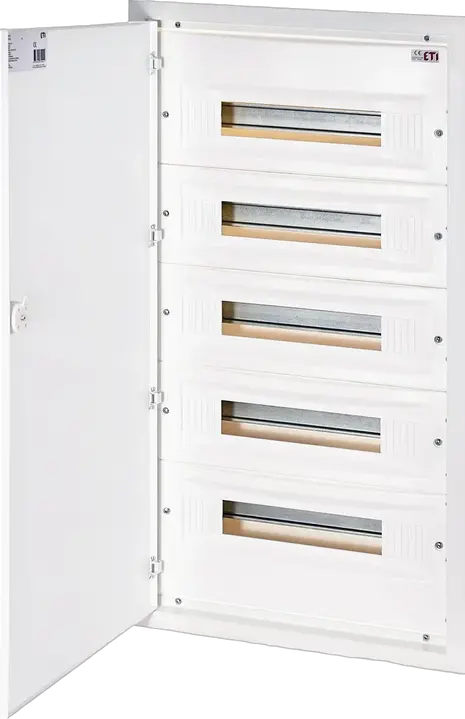

ERP18-5 rozvaděč
- ETI kód:
- 001101216
- Jmenovité AC napětí:
- 400 V
- Jmenovité DC napětí:
- 400 V
- Řady:
- 5
- Výška:
- 849 mm
- Šířka:
- 451 mm
- Barva:
- Bílý
- Skupina katalogu:
- DIDO ERP
- Typ dveří:
- Bílé dveře
- Typ uchycení:
- Zapuštěná montáž
- Jmenovitý proud:
- 100 A
- Stupeň krytí:
- II
- Stupeň krytí IP:
- IP40
- Počet modulů (celkem/v řadě):
- 90/18
- Velikost rámu (počet řad):
- 5
- Dveře (matriál, barva):
- White
- Základna skříně (materiál, barva):
- Plast
- Počet PEN vstupů (připojení):
- 48/55
- Test žhavou smyčkou (°C):
- 650 °C
4 Dokumenty
11 Logistika
Produkt
- Hmotnost
- 8,08 kg
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838895610021
- Transport packaging weight
- 9,6 kg
- Transport Packaging Dimensions Height
- 860 mm
- Transport Packaging Dimensions Width
- 460 mm
- Transport Packaging Dimensions Depth
- 130 mm
- Transport packaging volume
- 51,428 dm³
- Pallet quantity
- 19 pcs
- Customs tariff
- 85369001
20 ETIM
- Type of closure
- Push button
- Built-in depth
- 125 mm
- Width
- 451 mm
- DIN-rail
- ✓
- Type of covering
- Door
- Neutral terminal block
- ✓
- Degree of protection (IP)
- IP40
- Mounting method
- Flush-mounted
- Earthing terminal block
- ✓
- Built-in height
- 809 mm
- Number of rows
- 5
- Housing material
- Plastic
- Depth
- 120 mm
- Built-in width
- 418 mm
- Colour
- White
- Type of door
- Single
- Cover model
- Closed
- Height
- 849 mm
- Width in number of modular spacings
- 18
- RAL-number
- 9 016
Klasifikace ETIM – verze 9.0
