001100350

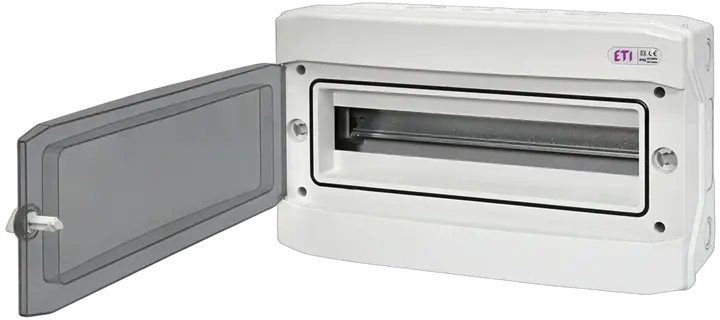

ECH-18PT rozvaděč
- ETI kód:
- 001100350
- Skupina katalogu:
- ECH nástěnné plastové rozvodné skříně IP65
- Typ uchycení:
- Montáž na povrch
- Stupeň krytí IP:
- IP65
- Velikost rámu (počet řad):
- 1
- Počet modulů (celkem/v řadě):
- 18
- Dveře (matriál, barva):
- Transparent, Plastic
- Základna skříně (materiál, barva):
- Plast, Šedý
- Počet PEN vstupů (připojení):
- 13
- Test žhavou smyčkou (°C):
- 650 °C
- Jmenovité DC napětí:
- 1500 V
- Stupeň krytí:
- II
- Jmenovitý proud:
- 63 A
- Jmenovité AC napětí:
- 400 V
21 Logistika
Produkt
- Hmotnost
- 1,709 kg
- Net width
- 427,8 mm
- Net height
- 258,5 mm
- Net depth
- 149,61 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895931102
- Basic packaging weight
- 1,709 kg
- Basic Packaging Dimensions Height
- 259 mm
- Basic Packaging Dimensions Width
- 428 mm
- Basic Packaging Dimensions Depth
- 142 mm
- Basic packaging volume
- 15,741 dm³
Přepravní balení
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895931119
- Transport packaging weight
- 9,179 kg
- Transport Packaging Dimensions Height
- 755 mm
- Transport Packaging Dimensions Width
- 445 mm
- Transport Packaging Dimensions Depth
- 270 mm
- Transport packaging volume
- 90,713 dm³
- Pallet quantity
- 90 pcs
- Customs tariff
- 85381000
19 ETIM
- Width
- 319 mm
- DIN-rail
- Ano
- Type of covering
- Door
- Neutral terminal block
- Ano
- Transparent cover/door
- Ano
- Degree of protection (IP)
- IP65
- Mounting method
- Surface mounted
- Signal passing door
- Ano
- Earthing terminal block
- Ano
- UV resistant
- Ano
- Number of rows
- 1
- Housing material
- Plastic
- Depth
- 144 mm
- Colour
- Grey
- Type of door
- Single
- Cover model
- Closed
- Height
- 259 mm
- Width in number of modular spacings
- 18
- RAL-number
- 7 035
Klasifikace ETIM – verze 9.0
