001100304

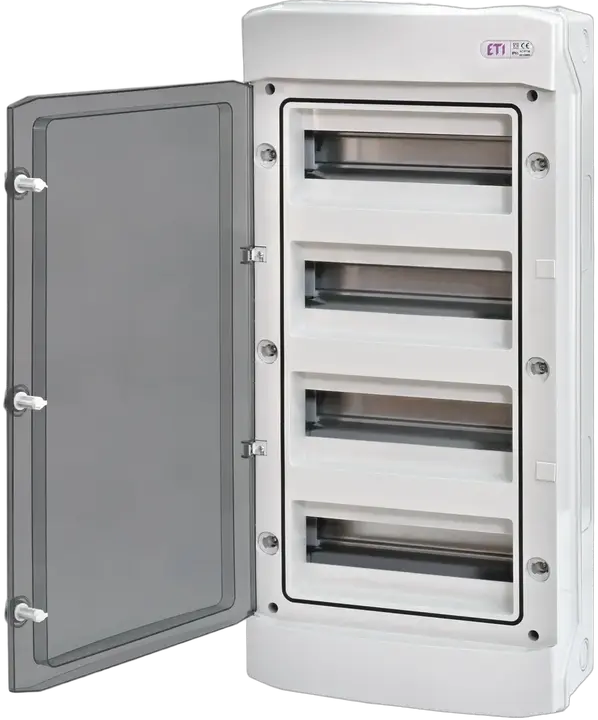

ECH-48PT rozvaděč
- ETI kód:
- 001100304
- Řady:
- 4
- Skupina katalogu:
- ECH nástěnné plastové rozvodné skříně IP65
- Typ dveří:
- Průhledné dveře
- Typ uchycení:
- Montáž na povrch
- Stupeň krytí IP:
- IP65
- Velikost rámu (počet řad):
- 4
- Počet modulů (celkem/v řadě):
- 48/12
- Dveře (matriál, barva):
- Transparent, Plastic
- Základna skříně (materiál, barva):
- Plast, Šedý
- Počet PEN vstupů (připojení):
- 20
- Test žhavou smyčkou (°C):
- 650 °C
- Jmenovité DC napětí:
- 1500 V
- Jmenovitý proud:
- 63 A
- Jmenovité AC napětí:
- 400 V
21 Logistika
Produkt
- Hmotnost
- 3,214 kg
- Net width
- 318,6 mm
- Net height
- 663,5 mm
- Net depth
- 146,92 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895872795
- Basic packaging weight
- 3,214 kg
- Basic Packaging Dimensions Height
- 318 mm
- Basic Packaging Dimensions Width
- 663 mm
- Basic Packaging Dimensions Depth
- 142 mm
- Basic packaging volume
- 29,938 dm³
Přepravní balení
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895872801
- Transport packaging weight
- 16,977 kg
- Transport Packaging Dimensions Height
- 733 mm
- Transport Packaging Dimensions Width
- 673 mm
- Transport Packaging Dimensions Depth
- 328 mm
- Transport packaging volume
- 161,805 dm³
- Pallet quantity
- 45 pcs
- Customs tariff
- 85381000
19 ETIM
- Width
- 319 mm
- DIN-rail
- Ano
- Type of covering
- Door
- Neutral terminal block
- Ano
- Transparent cover/door
- Ano
- Degree of protection (IP)
- IP65
- Mounting method
- Surface mounted
- Signal passing door
- Ano
- Earthing terminal block
- Ano
- UV resistant
- Ano
- Number of rows
- 4
- Housing material
- Plastic
- Depth
- 144 mm
- Colour
- Grey
- Type of door
- Single
- Cover model
- Closed
- Height
- 664 mm
- Width in number of modular spacings
- 12
- RAL-number
- 7 035
Klasifikace ETIM – verze 9.0
