001102433

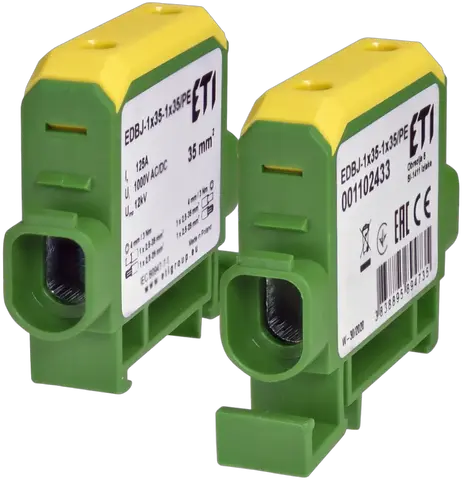

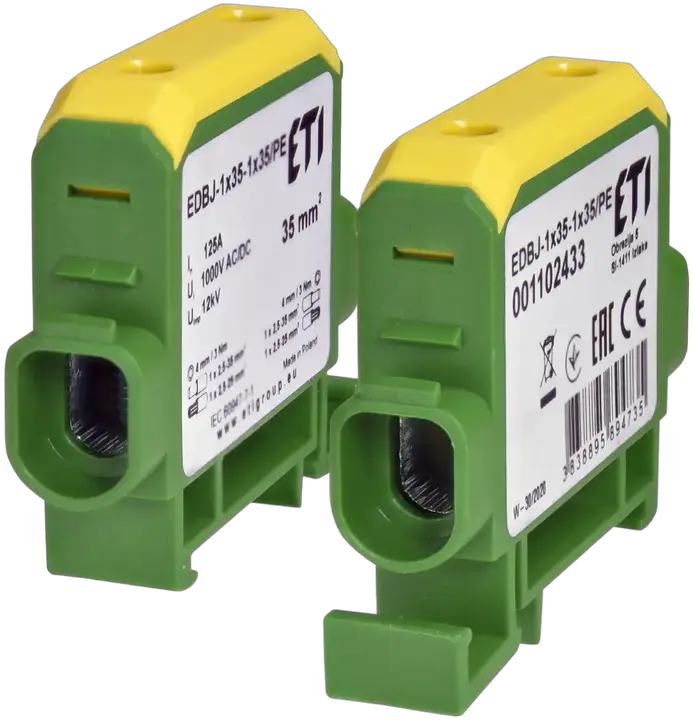

EDBJ-1x35-1x35/PE Připojovací svorky řidiče
- ETI kód:
- 001102433
- Funkce:
- Distribution block
- Typ uchycení:
- TH 35
- Jmenovitý proud:
- 125 A
- Jmenovité AC napětí:
- 415 V
- Jmenovité DC napětí:
- 415 V
- Jmenovité izolační napětí (V):
- 1 000 V
- Zkratová odolnost:
- 4.2 kA
- Výška:
- 58,7 mm
- Šířka:
- 13,2 mm
- Hlubka:
- 48,5 mm
- Jmenovitý průřez (mm²):
- 2.5-35 mm²
- Materiál těla:
- PA6.6
- Materiál svorky:
- Al6060+Sn
- Pracovní teplota (°C):
- -30-80 °C
5 Dokumenty
22 Logistika
Produkt
- EAN code for a single product
- 3838895894735
- Hmotnost
- 0,027 kg
- Net width
- 13,2 mm
- Net height
- 61,4 mm
- Net depth
- 48,81 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 10 pcs
- EAN code for a basic packaging
- 3838400166227
- Basic packaging weight
- 0,27 kg
- Basic Packaging Dimensions Height
- 66 mm
- Basic Packaging Dimensions Width
- 139 mm
- Basic Packaging Dimensions Depth
- 52 mm
- Basic packaging volume
- 0,477 dm³
Přepravní balení
- Transport packaging quantity
- 300 pcs
- EAN code for a transport packaging
- 3838895894728
- Transport packaging weight
- 8,1 kg
- Transport Packaging Dimensions Height
- 280 mm
- Transport Packaging Dimensions Width
- 210 mm
- Transport Packaging Dimensions Depth
- 340 mm
- Transport packaging volume
- 19,992 dm³
- Pallet quantity
- 9 600 pcs
- Customs tariff
- 85369010
16 ETIM
- Width
- 13,2 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 125 A
- Mounting method
- Other
- Type of electrical connection 1
- Clip connection
- Number of poles
- 1
- Number of clamp positions per pole
- 2
- Depth
- 48,5 mm
- Rated voltage
- 415 V
- Colour
- Green/yellow
- Height
- 58,7 mm
- Inflammability class of insulation material according to with UL94
- V0
- Connectable conductor cross section solid-core(Min)
- 2,5 mm²
- Operating temperature(Min)
- -30 °C
- Connectable conductor cross section solid-core(Max)
- 35 mm²
- Operating temperature(Max)
- 80 °C
Klasifikace ETIM – verze 9.0
