Distribuční bloky EDB na DIN lištu poskytují bezpečné a přehledné řešení pro připojení a distribuci elektrické energie v nízkonapěťových aplikacích. Tyto bloky jsou určeny pro montáž na standardní DIN lišty, což zajišťuje kompatibilitu s různými elektrickými rozvodnicemi a panely. Vyznačují se robustní konstrukcí a nabízejí řadu výhod pro efektivní a spolehlivou distribuci elektrické energie.

001102310

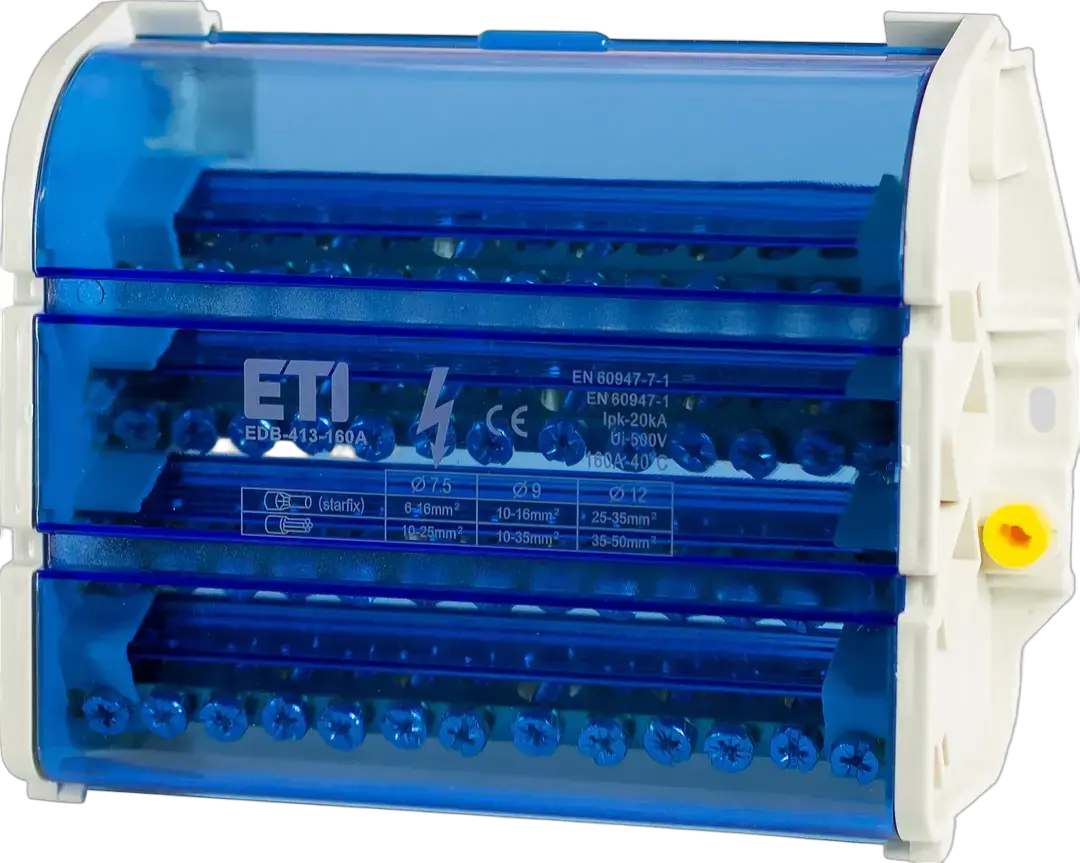

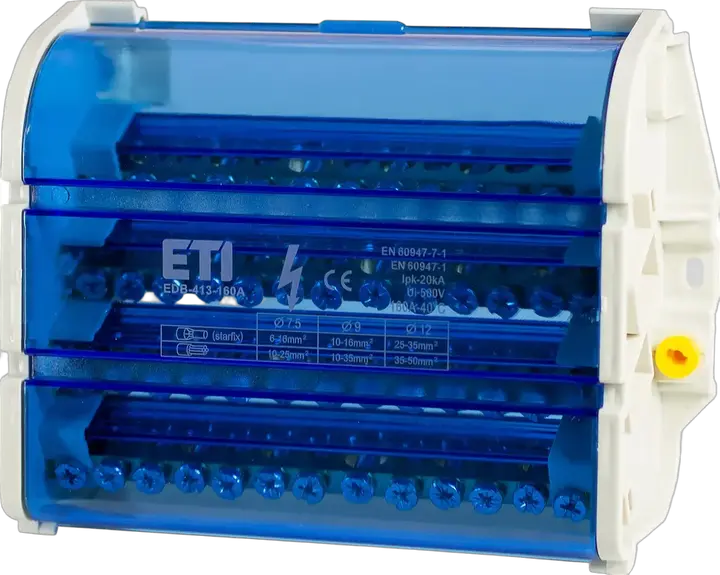

Obrázek EDB-413-160A

EDB-413-160A distribuční blok

ETI kód:: 001102310
Typ uchycení:: TH 35
Jmenovitý proud:: 160 A
Jmenovité AC napětí:: 400 V
Jmenovité DC napětí:: 400 V
Jmenovité izolační napětí (V):: 500 V
Zkratová odolnost:: 20 kA
Počet svorek:: 4x13
Výška:: 73 mm
Šířka:: 180 mm
Hlubka:: 138 mm
Jmenovitý průřez (mm²):: 6-35 mm²
Materiál těla:: PA
Materiál svorky:: MO-57
Pracovní teplota (°C):: -30-85 °C

Produkt

Hmotnost: 0,7 kg
Stock unit of measure: pcs

Základní balení

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400000309
Basic packaging weight: 0,9 kg
Basic packaging volume: 1,8 dm³

Přepravní balení

Transport packaging quantity: 20 pcs
EAN code for a transport packaging: 3838400000316
Transport packaging weight: 18 kg
Transport packaging volume: 55,1 dm³
Pallet quantity: 400 pcs
Customs tariff: 85369010

Width: 138 mm
Transparent: Ano
Rated current In: 160 A
Mounting method: Other
Type of electrical connection 1: Screw connection
Number of poles: 4
Number of clamp positions per pole: 13
Depth: 138 mm
Rated voltage: 400 V
Colour: Other
Height: 73 mm
Connectable conductor cross section fine-strand with cable end sleeve(Min): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 50 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Max): 35 mm²

Klasifikace ETIM – verze 9.0
