001102429

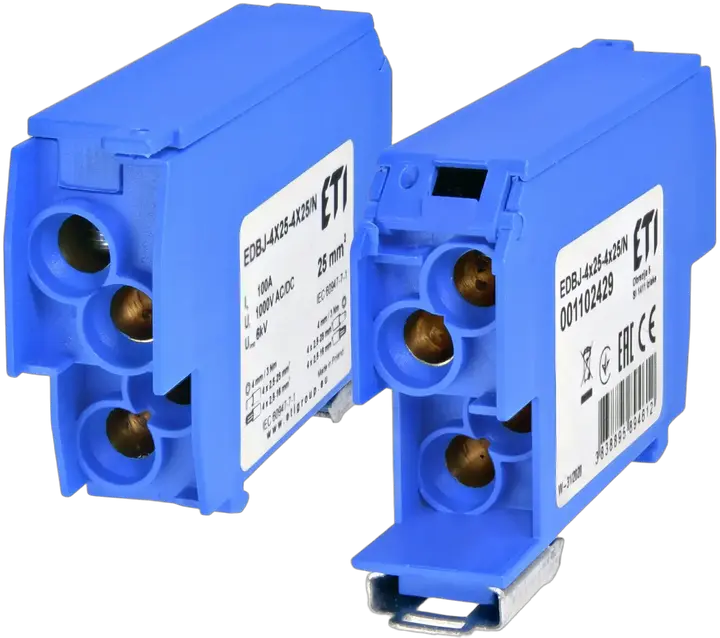

EDBJ-4x25-4x25/N distribuční blok
- ETI kód:
- 001102429
- Funkce:
- Razdelilni blok
- Typ uchycení:
- TH 35
- Jmenovitý proud:
- 100 A
- Jmenovité AC napětí:
- 415 V
- Jmenovité DC napětí:
- 415 V
- Jmenovité izolační napětí (V):
- 1 000 V
- Zkratová odolnost:
- 10 kA
- Výška:
- 80,3 mm
- Šířka:
- 17,8 mm
- Hlubka:
- 50 mm
- Jmenovitý průřez (mm²):
- 2.5-25 mm²
- Materiál těla:
- PC/ABS
- Materiál svorky:
- MO-58
- Pracovní teplota (°C):
- -30-80 °C
5 Dokumenty
22 Logistika
Produkt
- EAN code for a single product
- 3838895894612
- Hmotnost
- 0,125 kg
- Net width
- 17,8 mm
- Net height
- 80,3 mm
- Net depth
- 50,41 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 10 pcs
- EAN code for a basic packaging
- 3838400166180
- Basic packaging weight
- 1,31 kg
- Basic Packaging Dimensions Height
- 83 mm
- Basic Packaging Dimensions Width
- 182 mm
- Basic Packaging Dimensions Depth
- 52 mm
- Basic packaging volume
- 0,786 dm³
Přepravní balení
- Transport packaging quantity
- 240 pcs
- EAN code for a transport packaging
- 3838895894605
- Transport packaging weight
- 30 kg
- Transport Packaging Dimensions Height
- 280 mm
- Transport Packaging Dimensions Width
- 210 mm
- Transport Packaging Dimensions Depth
- 340 mm
- Transport packaging volume
- 19,992 dm³
- Pallet quantity
- 4 800 pcs
- Customs tariff
- 85369010
16 ETIM
- Width
- 17,8 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 100 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 1
- Number of clamp positions per pole
- 8
- Depth
- 50 mm
- Rated voltage
- 415 V
- Colour
- Blue
- Height
- 80,3 mm
- Inflammability class of insulation material according to with UL94
- V0
- Connectable conductor cross section solid-core(Min)
- 2,5 mm²
- Operating temperature(Min)
- -30 °C
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Operating temperature(Max)
- 80 °C
Klasifikace ETIM – verze 9.0
2 Diagramy
1 Software a ovladače
