001102424

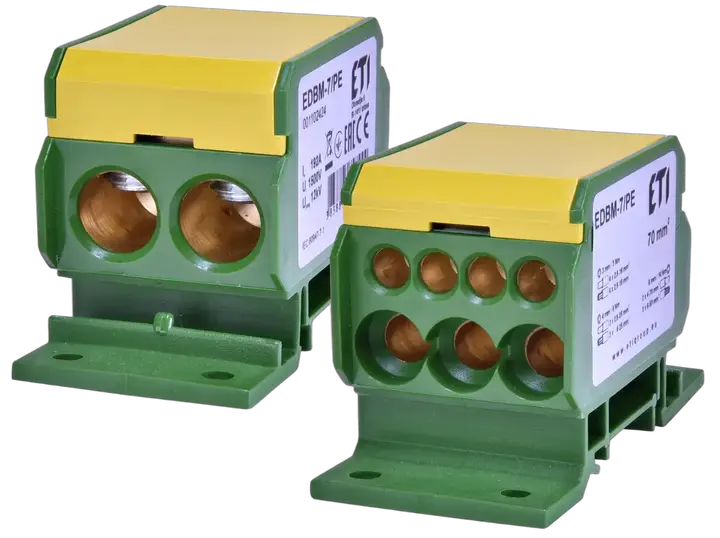

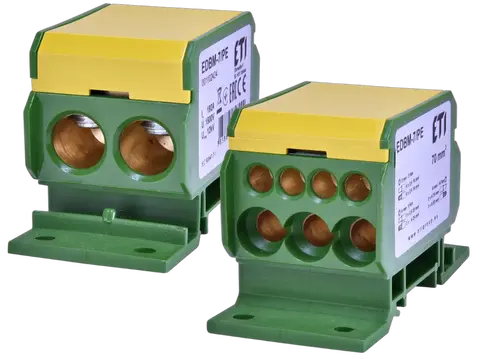

EDBM-7/PE distribuční blok
- ETI kód:
- 001102424
- Typové příslušenství:
- EDB DIN rail distribution blocks
- Skupina katalogu:
- EDB DIN distribuční bloky na lištu DIN
- Podskupina katalogu:
- EDBM DIN rail distribution blocks
- Max vstupní průřez (mm²):
- 70 mm²
- Zdroj:
- PE
- Typ uchycení:
- TH 35
- Jmenovitý proud:
- 192 A
- Jmenovité AC napětí:
- 1500 V
- Jmenovité DC napětí:
- 1500 V
- Jmenovité izolační napětí (V):
- 1 500 V
- Zkratová odolnost:
- 12 kA
- Výška:
- 44 mm
- Šířka:
- 40 mm
- Hlubka:
- 80 mm
- Jmenovitý průřez (mm²):
- 2.5-70 mm²
- Materiál těla:
- PA6 GF25
- Materiál svorky:
- MO-58
4 Dokumenty
16 Logistika
Produkt
- EAN code for a single product
- 3838895747444
- Hmotnost
- 0,225 kg
- Net width
- 40 mm
- Net height
- 79 mm
- Net depth
- 50,6 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 5 pcs
- EAN code for a basic packaging
- 3838895747420
- Basic packaging weight
- 1,16 kg
- Basic packaging volume
- 1,05 dm³
Přepravní balení
- Transport packaging quantity
- 100 pcs
- EAN code for a transport packaging
- 3838895747437
- Transport packaging weight
- 23,2 kg
- Transport packaging volume
- 21 dm³
- Pallet quantity
- 3 000 pcs
- Customs tariff
- 85369010
17 ETIM
- Width
- 40 mm
- Material insulation body
- Thermoplastic
- Rated current In
- 192 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 1
- Number of clamp positions per pole
- 9
- Depth
- 80 mm
- Rated voltage
- 1 500 V
- Colour
- Green/yellow
- Height
- 44 mm
- Connectable conductor cross section solid-core(Min)
- 4 mm²
- Connectable conductor cross section multi-wired(Min)
- 6 mm²
- Operating temperature(Min)
- -25 °C
- Connectable conductor cross section solid-core(Max)
- 70 mm²
- Connectable conductor cross section multi-wired(Max)
- 50 mm²
- Operating temperature(Max)
- 80 °C
Klasifikace ETIM – verze 9.0
2 Diagramy
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
25 Štítky
001102424distribuční blokEDBM-7/PEETIBOXEDB distribuční bloky na DIN lištuDin rail distribution blocks EDBMDin rail distribution blocks EDBMDin rail distribution blocks EDBMDin rail distribution blocks EDBMMezinárodníSkříně, rozvodnice, vybaveníEDB distribuční bloky na DIN lištuVýška (mm): 44 mmMateriál svorky: MO-58Hlubka (mm): 80 mmZkratová odolnost (kA): 12 kA/12 kAJmenovité izolační napětí (V): 1500 VJmenovitý průřez (mm²): 2.5 mm²-70 mm²Jmenovité AC napětí (V): 1500 V/1500 VTyp uchycení: TH 35Jmenovité DC napětí (V): 1500 V/1500 VŠířka (mm): 40 mmJmenovitý proud (A): 192 A/192 AMateriál těla: PA6 GF25distribuční blok Typ uchycení: TH 35 Jmenovitý proud (A): 192 A/192 A Zkratová odolnost (kA): 12 kA/12 kA Výška (mm): 44 mm Šířka (mm): 40 mm Hlubka (mm): 80 mm Jmenovitý průřez (mm²): 2.5 mm²-70 mm²
