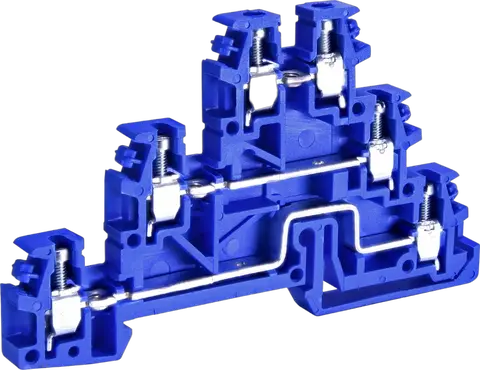

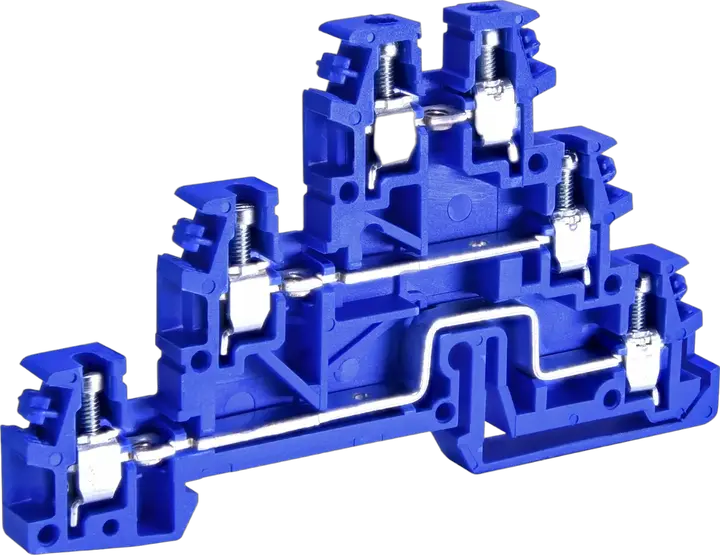

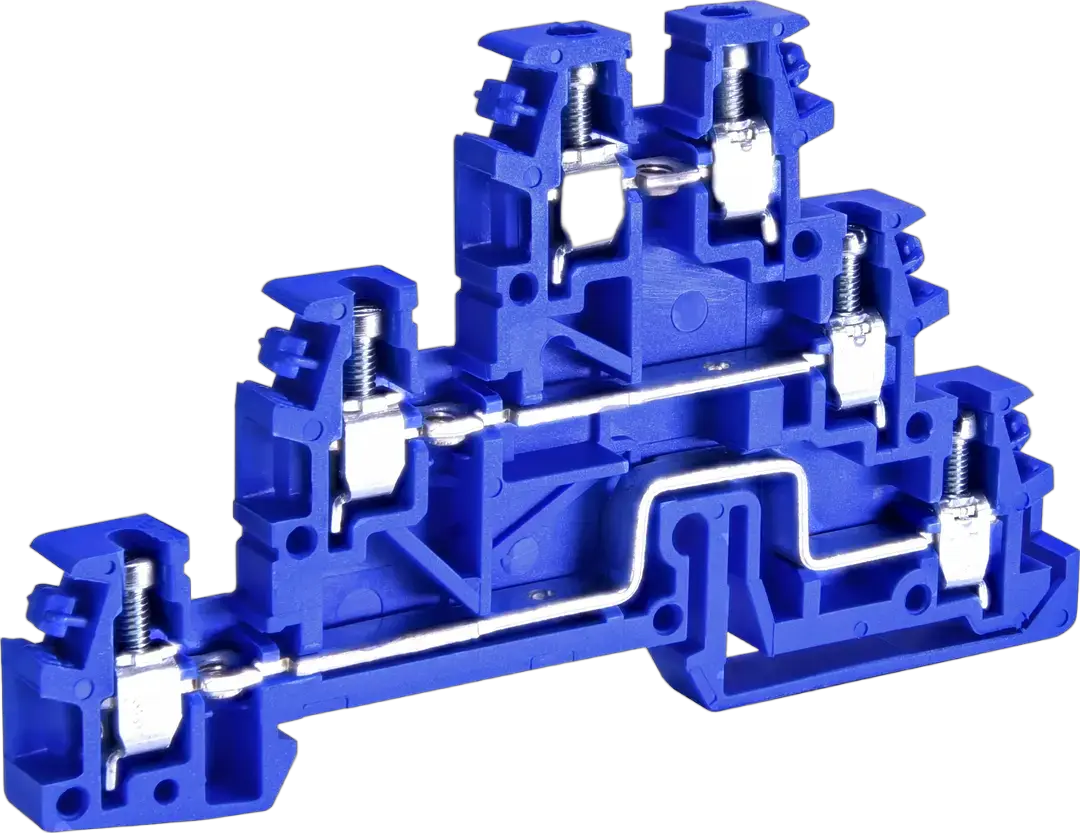

ESC-TLD2B neutrální svorka

ETI kód:: 003903249
Jmenovité AC napětí:: 250 V
Jmenovité DC napětí:: 250 V
Skupina katalogu:: ES Svorkovnicové bloky šroubové
Typ uchycení:: TH 35
Typ:: ES Screw Type Terminal Blocks
Úroveň:: Trojnásobný
Barva:: Šedý
Jmenovitý průřez (mm²):: 2.5 mm²
Jmenovité impulsní výdržné napětí (kV):: 4 kV
Jmenovitý průřez pro max. proud (mm²):: 24 mm²
Připojitelný průřez plného vodiče (mm2):: 2-4 mm²
Křížové spojení:: No
Koncová část nutná:: Yes

Příslušenství

Produkt

EAN code for a single product: 3838895862918
Hmotnost: 0,017 kg
Net width: 6,2 mm
Net height: 85,2 mm
Net depth: 50,5 mm
Stock unit of measure: pcs

Přepravní balení

Transport packaging quantity: 125 pcs
EAN code for a transport packaging: 3838895843504
Transport packaging weight: 0,041 kg
Transport Packaging Dimensions Height: 75 mm
Transport Packaging Dimensions Width: 290 mm
Transport Packaging Dimensions Depth: 210 mm
Transport packaging volume: 4,568 dm³
Pallet quantity: 19 500 pcs
Customs tariff: 85369010

Cross connectable: Ano
Width: 85 mm
Material insulation body: Thermoplastic
Rated current In: 24 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 3
LED switching for: No
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Closing plate required: Ano
Type of electrical connection 2: Screw connection
Rated voltage: 250 V
Colour: Blue
Height: 52 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 4 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 4 mm²
Connectable conductor cross section multi-wired(Max): 4 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 2,5 mm²
