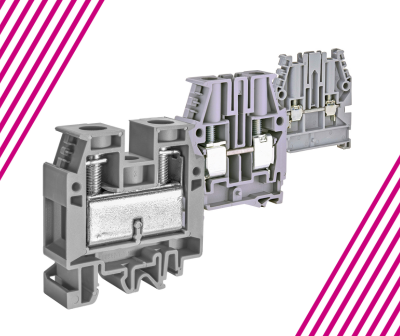

Šroubové řadové svorky ESC vytvářejí kompaktní, barevně rozlišenou řadu svorek na libovolné liště TH35. Nacvakávací propojovací můstky, přepážky, kryty proti nechtěnému dotyku a univerzální označovací štítky SmartPrint umožňují přehledné vedení, propojení a označení vodičů o průřezu od 0,2 mm² až do 240 mm²—rychle, bezpečně proti dotyku a plně modulárně.
Hliníkové vodiče po odizolování rychle oxidují a vzniklá oxidová vrstva je špatně vodivá, proto je nutné připojení pečlivě připravit.
ETI doporučuje:
(1) odstranit oxidickou vrstvu kartáčem;
(2) očištěný vodič potřít neutrální vazelínou a ihned jej upnout předepsaným utahovacím momentem; tento postup opakovat při každém opětovném připojení kabelu;
(3) instalovat pouze v suchém, neagresivním prostředí;
(4) po několika dnech znovu zkontrolovat utahovací moment;
(5) na vodiče s průřezem větším než 25 mm² použít dutinky.
Protože měrný elektrický odpor hliníku (0,0284 µΩ m) je přibližně o 60 % vyšší než u mědi (0,0178 µΩ m), přenáší hliníkový kabel stejného průřezu menší proud, a proto nezpůsobuje větší tepelné namáhání svorky—klíčové je zachovat čistý a plynotěsný mechanický spoj.
Řada ETI ESC-SCB kombinuje odpojení obvodu a měření v jediném modulu pro montáž na DIN lištu. Vodivý prvek zasunutý v držadle umožňuje posuvné odpojování, čímž lze obvod okamžitě odpojit pro účely testování nebo zajištění bezpečnosti. Sousední svorky lze jednoduše paralelně propojit pomocí paralelních propojů se šrouby a objímkami po odstranění boční izolační stěny, což umožňuje rychlé vícepólové propojení. Všechny modely lze upevnit na lišty PR/DIN G32 nebo TH/35 podle IEC 60715, jsou dostupné v šedé barvě a mají maximální provozní teplotu 100 °C.
Tři konfigurace pokrývají většinu požadavků zkušebních a měřicích obvodů. Základní ESC-SCB.6 je odpojovací svorka. ESC-SCB.6/DD je vybavena testovací zásuvkou na přívodu i na vývodu a odpovídá specifikaci ENEL LV 27/3. Pro vyhledávání poruch nabízí ESC-SCB.6/CD testovací zásuvku na přívodu a samostatně balenou zkratovou desku na vývodu (typy PO-2 nebo PO-4) v souladu se specifikací ENEL LV 27/2.
