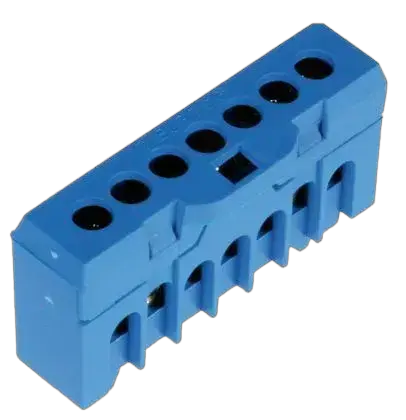

ESC-QBLOK7001 distribuční blok

ETI kód:: 003903204
Jmenovité AC napětí:: 500 V
Jmenovité DC napětí:: 500 V
Skupina katalogu:: ES Svorkovnicové bloky šroubové
Typ uchycení:: TH 35
Typ:: ES Screw Type Terminal Blocks
Úroveň:: Jednoduchý
Barva:: Modrý
Jmenovitý průřez (mm²):: 10 mm²
Jmenovitý průřez pro max. proud (mm²):: 63 mm²
Max. proud s max. průřezem (mm²):: 63 mm²
Připojitelný průřez plného vodiče (mm2):: 16 mm²
Křížové spojení:: No
Koncová část nutná:: No
Funkce:: Equipotential distribution terminal boards

Produkt

EAN code for a single product: 3838895862772
Hmotnost: 0,045 kg
Net width: 53 mm
Net height: 31,3 mm
Net depth: 13 mm
Stock unit of measure: pcs

Přepravní balení

Transport packaging quantity: 10 pcs
EAN code for a transport packaging: 3838895797685
Transport packaging weight: 0,32 kg
Transport Packaging Dimensions Height: 40 mm
Transport Packaging Dimensions Width: 134 mm
Transport Packaging Dimensions Depth: 116 mm
Transport packaging volume: 0,622 dm³
Pallet quantity: 12 500 pcs
Customs tariff: 85369010

Width: 16 mm
Material insulation body: Thermoplastic
Rated current In: 63 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Type of electrical connection 2: Screw connection
Rated voltage: 500 V
Colour: Blue
Height: 33 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 1,5 mm²
Connectable conductor cross section multi-wired(Min): 1,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 1,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 1,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 16 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 10 mm²
Connectable conductor cross section multi-wired(Max): 10 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 10 mm²

Klasifikace ETIM – verze 9.0
