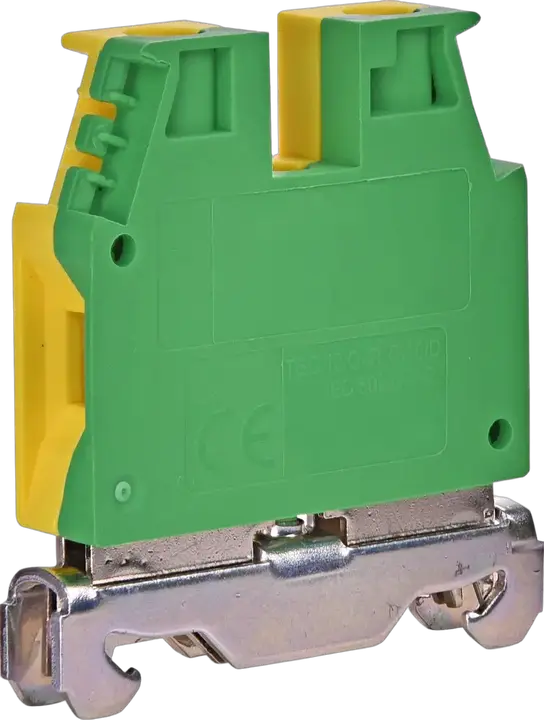

ESC-TEC.10/O svorka uzemnění

ETI kód:: 003903071
Skupina katalogu:: ES Svorkovnicové bloky šroubové
Typ uchycení:: TH 35
Typ:: ES Screw Type Terminal Blocks
Úroveň:: Jednoduchý
Barva:: Žlutý, Zelený
Jmenovitý průřez (mm²):: 10 mm²
Jmenovité impulsní výdržné napětí (kV):: 8 kV
Jmenovitý průřez pro max. proud (mm²):: 57 mm²
Křížové spojení:: No
Koncová část nutná:: No

Příslušenství

Produkt

EAN code for a single product: 3838895861300
Hmotnost: 34 g
Net width: 10 mm
Net height: 47 mm
Net depth: 48,77 mm
Stock unit of measure: pcs

Přepravní balení

Transport packaging quantity: 35 pcs
EAN code for a transport packaging: 3838895788676
Transport packaging weight: 1,289 kg
Transport Packaging Dimensions Height: 70 mm
Transport Packaging Dimensions Width: 150 mm
Transport Packaging Dimensions Depth: 150 mm
Transport packaging volume: 1,575 dm³
Pallet quantity: 16 275 pcs
Customs tariff: 85369010

Width: 10 mm
Material insulation body: Thermoplastic
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Type of electrical connection 2: Screw connection
Colour: Green/yellow
Height: 52 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 1,5 mm²
Connectable conductor cross section multi-wired(Min): 1,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 1,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 1,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 16 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 16 mm²
Connectable conductor cross section multi-wired(Max): 16 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 10 mm²

Klasifikace ETIM – verze 9.0
