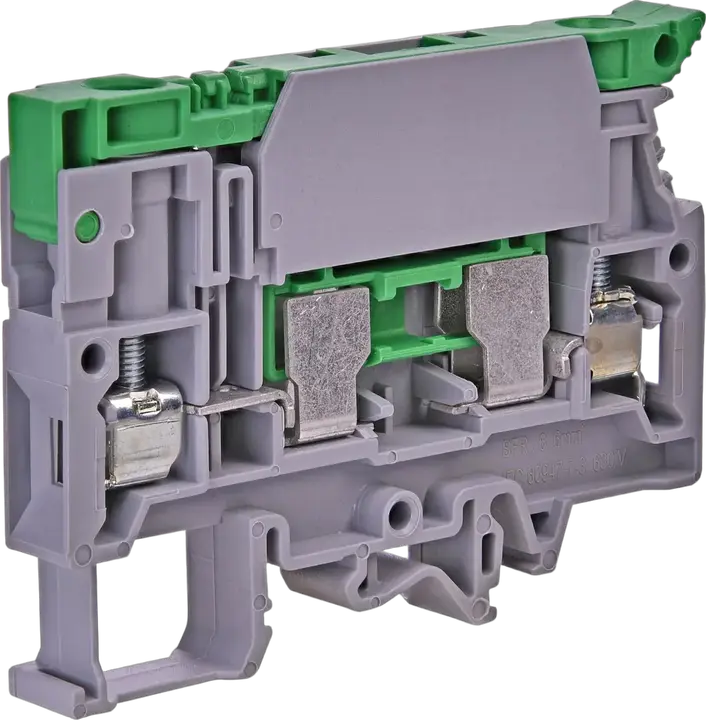

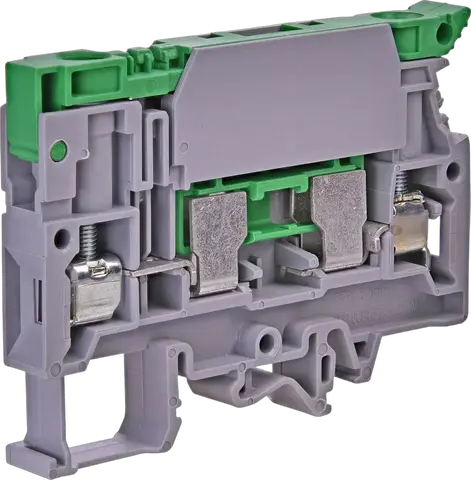

ESC-SFR.6 pojistkový spodek

ETI kód:: 003903061
Jmenovité AC napětí:: 630 V
Jmenovité DC napětí:: 630 V
Skupina katalogu:: ES Svorkovnicové bloky šroubové
Typ uchycení:: TH 35
Typ:: ES Screw Type Terminal Blocks
Barva:: Šedý
Jmenovitý průřez (mm²):: 6 mm²
Jmenovité impulsní výdržné napětí (kV):: 6 kV
Jmenovitý průřez pro max. proud (mm²):: 10 mm²
Připojitelný průřez plného vodiče (mm2):: 2-10 mm²
Křížové spojení:: No
Koncová část nutná:: Yes

Příslušenství

Produkt

EAN code for a single product: 3838895861089
Hmotnost: 28 g
Net width: 10 mm
Net height: 78,4 mm
Net depth: 57,49 mm
Stock unit of measure: pcs

Přepravní balení

Transport packaging quantity: 50 pcs
EAN code for a transport packaging: 3838895788577
Transport packaging weight: 1,526 kg
Transport Packaging Dimensions Height: 75 mm
Transport Packaging Dimensions Width: 290 mm
Transport Packaging Dimensions Depth: 210 mm
Transport packaging volume: 4,568 dm³
Pallet quantity: 7 800 pcs
Customs tariff: 85369010

Type of fuse holder: Pluggable
Width: 10 mm
Material insulation body: Thermoplastic
Rated current In: 10 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Type of indication element for defect indication: None
Type of fuse insert: G-fuse 6.3x32 mm
Closing plate required: Ano
Type of electrical connection 2: Screw connection
Rated voltage: 630 V
Colour: Grey
Height: 59 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 10 mm²
Connectable conductor cross section multi-wired(Max): 10 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 6 mm²
