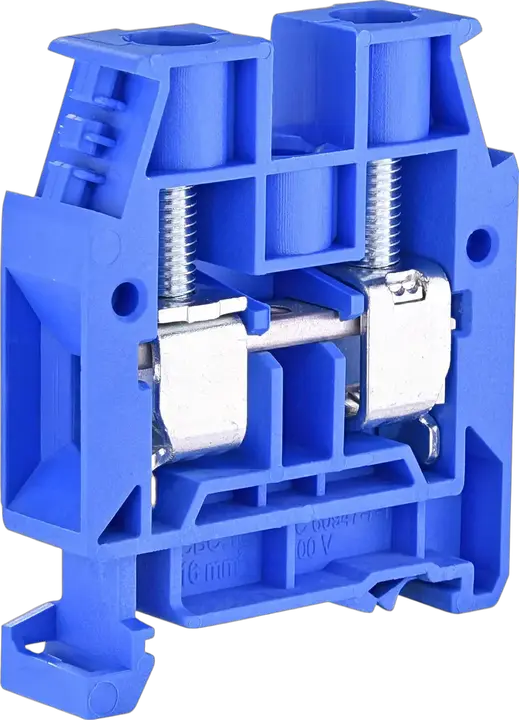

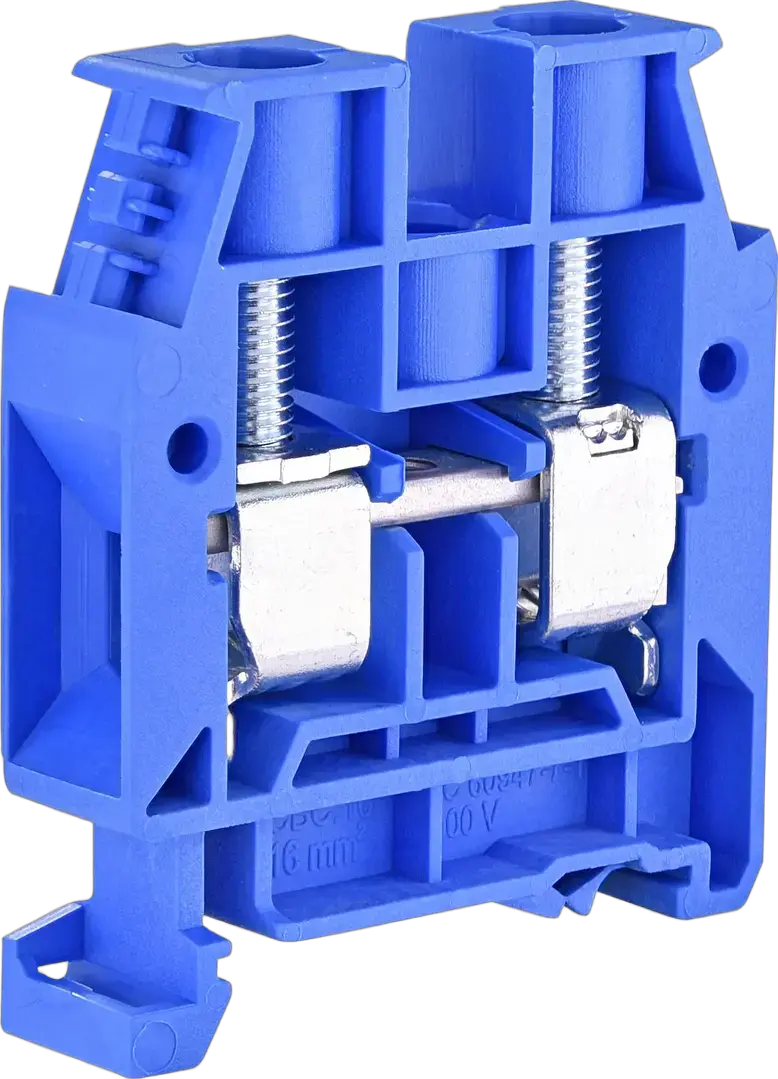

ESC-CBC.16B neutrální svorka

ETI kód:: 003903048
Jmenovité AC napětí:: 1000 V
Jmenovité DC napětí:: 1000 V
Skupina katalogu:: ES Svorkovnicové bloky šroubové
Typ uchycení:: TH 35
Typ:: ES Screw Type Terminal Blocks
Úroveň:: Jednoduchý
Barva:: Modrý
Jmenovitý průřez (mm²):: 16 mm²
Jmenovité impulsní výdržné napětí (kV):: 12 kV
Jmenovitý průřez pro max. proud (mm²):: 76 mm²
Max. proud s max. průřezem (mm²):: 114 mm²
Připojitelný průřez plného vodiče (mm2):: 1.5-25 mm²
Křížové spojení:: Yes
Koncová část nutná:: Yes

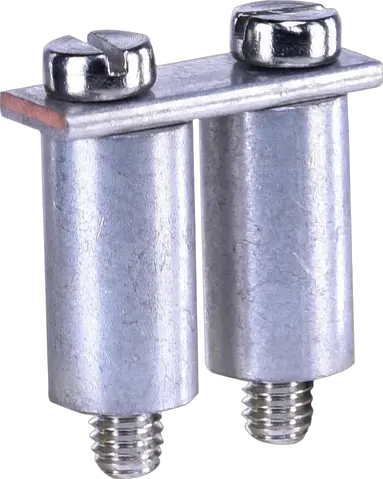

Příslušenství

Produkt

EAN code for a single product: 3838895860952
Hmotnost: 28,6 g
Net width: 12 mm
Net height: 46,5 mm
Net depth: 55 mm
Stock unit of measure: pcs

Přepravní balení

Transport packaging quantity: 50 pcs
EAN code for a transport packaging: 3838895788423
Transport packaging weight: 1,521 kg
Transport Packaging Dimensions Height: 55 mm
Transport Packaging Dimensions Width: 240 mm
Transport Packaging Dimensions Depth: 150 mm
Transport packaging volume: 1,98 dm³
Pallet quantity: 19 700 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': Ano
Material insulation body: Thermoplastic
Rated current In: 114 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Thickness: 1,5 mm
End plate model: Ano
Number of clamp positions per level: 2
Closing plate required: Ano
Type of electrical connection 2: Screw connection
Rated voltage: 1 000 V
Colour: Blue
Snap in: Ano
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 1,5 mm²
Connectable conductor cross section multi-wired(Min): 1,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 1,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 1,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 25 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 25 mm²
Connectable conductor cross section multi-wired(Max): 25 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 16 mm²

Klasifikace ETIM – verze 9.0
