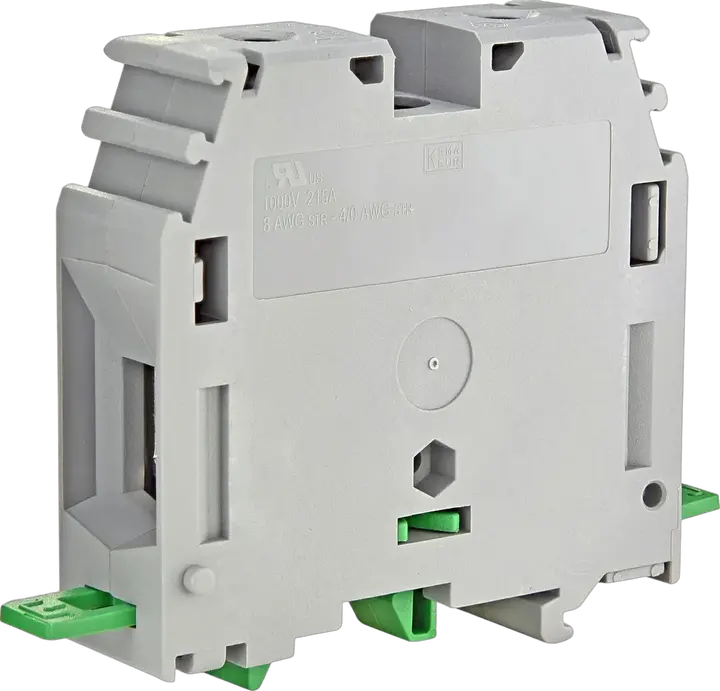

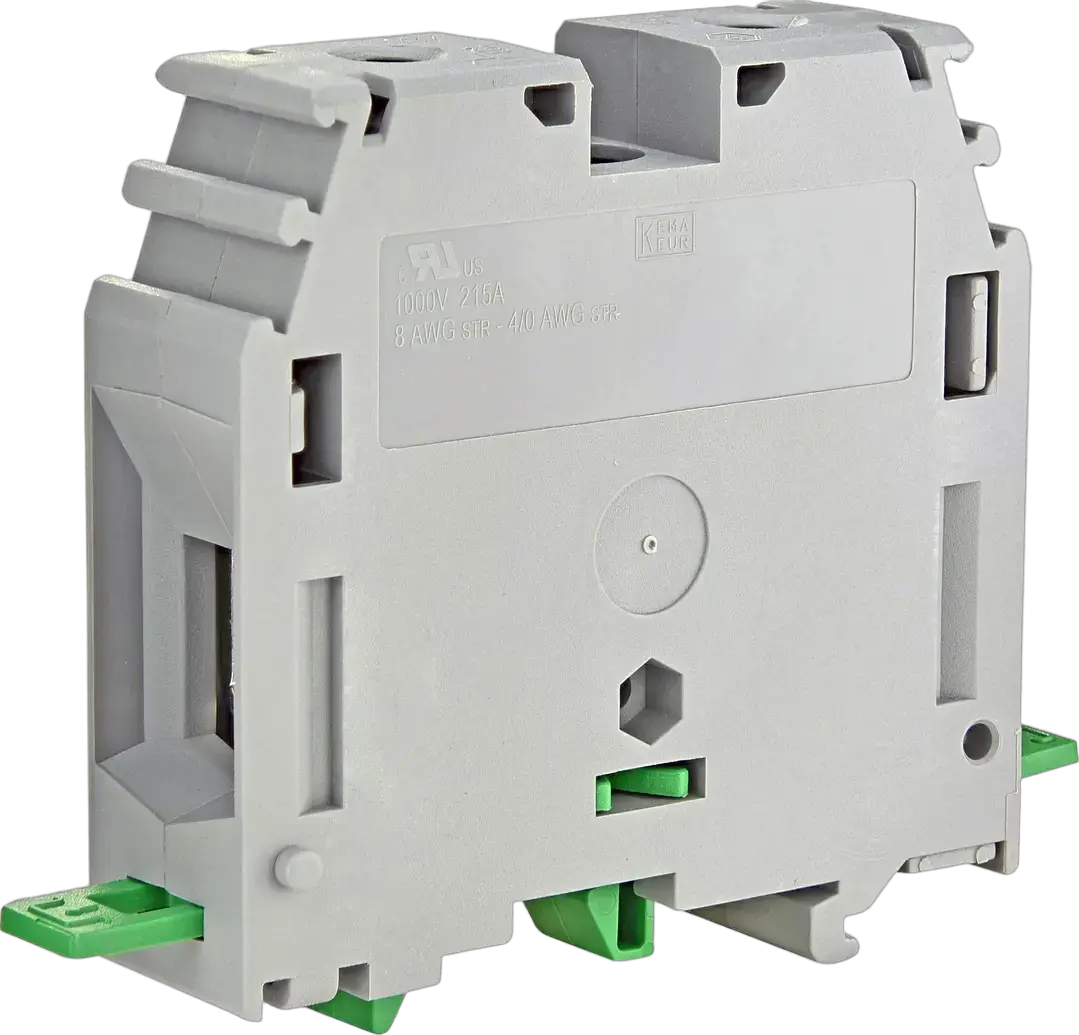

ESC-GPA.70 řadová svorka

ETI kód:: 003903006
Jmenovité AC napětí:: 1000 V
Jmenovité DC napětí:: 1000 V
Skupina katalogu:: ES Svorkovnicové bloky šroubové
Typ uchycení:: TH 35
Typ:: ES Screw Type Terminal Blocks
Úroveň:: Jednoduchý
Barva:: Šedý
Jmenovitý průřez (mm²):: 70 mm²
Jmenovité impulsní výdržné napětí (kV):: 12 kV
Jmenovitý průřez pro max. proud (mm²):: 192 mm²
Křížové spojení:: No
Koncová část nutná:: No

Příslušenství

Produkt

EAN code for a single product: 3838895859673
Hmotnost: 120,72 g
Net width: 24,5 mm
Net height: 89 mm
Net depth: 70 mm
Stock unit of measure: pcs

Přepravní balení

Transport packaging quantity: 25 pcs
EAN code for a transport packaging: 3838895787969
Transport packaging weight: 2,984 kg
Transport Packaging Dimensions Height: 75 mm
Transport Packaging Dimensions Width: 290 mm
Transport Packaging Dimensions Depth: 210 mm
Transport packaging volume: 4,568 dm³
Pallet quantity: 3 900 pcs
Customs tariff: 85369010

Width: 20,5 mm
Material insulation body: Thermoplastic
Rated current In: 192 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Type of electrical connection 2: Screw connection
Rated voltage: 1 000 V
Colour: Grey
Height: 70 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 10 mm²
Connectable conductor cross section multi-wired(Min): 10 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 10 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 95 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 95 mm²
Connectable conductor cross section multi-wired(Max): 95 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 70 mm²

Klasifikace ETIM – verze 9.0
