Měřící transformátory

Úvod

Měřicí transformátory proudu (CT) jsou specializovaná elektrická zařízení určená k přesnému měření střídavého proudu (AC) v obvodech vysokého napětí nebo vysokého proudu. Poskytují úměrně sníženou hodnotu primárního proudu, což umožňuje bezpečné a pohodlné měření pomocí standardních měřicích přístrojů a ochranných relé.

Obrázek CTR-30 50/5 CL.1

CTR-30 50/5 CL.1

Název třídy: Proudový transformátor
Výkon (VA): 1,25 VA
Primární proud (A): 50 A
Sekundární proud (A): 5 A
Třída přesnosti: 1

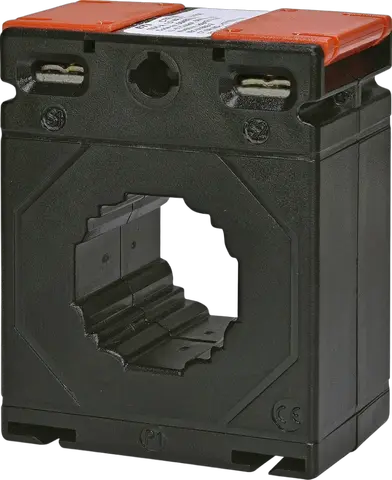

Obrázek CTR-30 100/5 CL.0,5

CTR-30 100/5 CL.0,5

Název třídy: Proudový transformátor
Výkon (VA): 1,5 VA
Primární proud (A): 100 A
Sekundární proud (A): 5 A
Třída přesnosti: 0,5

Obrázek CTR-30 150/5 CL.0,5

CTR-30 150/5 CL.0,5

Název třídy: Proudový transformátor
Výkon (VA): 3,75 VA
Primární proud (A): 150 A
Sekundární proud (A): 5 A
Třída přesnosti: 0,5

Obrázek CTR-30 200/5 CL.0,5

CTR-30 200/5 CL.0,5

Název třídy: Proudový transformátor
Výkon (VA): 5 VA
Primární proud (A): 200 A
Sekundární proud (A): 5 A
Třída přesnosti: 0,5

Obrázek CTR-30 250/5 CL.0,5

CTR-30 250/5 CL.0,5

Název třídy: Proudový transformátor
Výkon (VA): 5 VA
Primární proud (A): 250 A
Sekundární proud (A): 5 A
Třída přesnosti: 0,5

Obrázek CTR-30 300/5 CL.0,5

CTR-30 300/5 CL.0,5

Název třídy: Proudový transformátor
Výkon (VA): 10 VA
Primární proud (A): 300 A
Sekundární proud (A): 5 A
Třída přesnosti: 0,5

Obrázek CTR-30 400/5 CL.0,5

CTR-30 400/5 CL.0,5

Název třídy: Proudový transformátor
Výkon (VA): 12,5 VA
Primární proud (A): 400 A
Sekundární proud (A): 5 A
Třída přesnosti: 0,5

Obrázek CTR-30 500/5 CL.0,5

CTR-30 500/5 CL.0,5

Název třídy: Proudový transformátor
Výkon (VA): 12,5 VA
Primární proud (A): 500 A
Sekundární proud (A): 5 A
Třída přesnosti: 0,5

Obrázek CTR-30 600/5 CL.0,5

CTR-30 600/5 CL.0,5

Název třídy: Proudový transformátor
Výkon (VA): 15 VA
Primární proud (A): 600 A
Sekundární proud (A): 5 A
Třída přesnosti: 0,5
