Měřící transformátory

Úvod

Produktová řada ETI

Řada ETIMETER nabízí komplexní sortiment měřicích transformátorů proudu, které poskytují přesné a spolehlivé měření proudu pro různé aplikace. Jsou navrženy tak, aby splňovaly mezinárodní normy, a nabízejí vysokou přesnost, která zajišťuje přesné měření a účinnou ochranu.

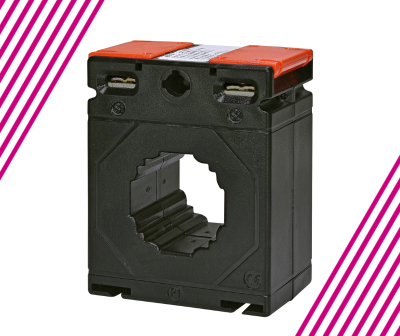

Řada ETIMETER CTR-30 - Jednofázové měřicí transformátory proudu

Řada CTR-30 představuje sortiment jednofázových měřicích transformátorů proudu vhodných pro různé aplikace.

Klíčové vlastnosti řady CTR-30:

• Univerzální možnosti montáže: Řada CTR-30 nabízí montáž na přípojnici i na DIN lištu, což poskytuje flexibilitu při instalaci. Montážní sady jsou součástí dodávky.
• Připojovací svorka s krytem: Připojovací svorka je opatřena krytem, takže není nutné používat vidlicovou koncovku, a zároveň je zajištěna bezpečnost a shoda se stupněm krytí IP20.
• Vysoká přesnost: Řada CTR-30 je k dispozici ve třídách přesnosti 0,5 a 1, což zajišťuje přesné měření proudu pro spolehlivé měření a ochranu.
• Široký rozsah převodů proudu: Řada CTR-30 nabízí široký rozsah převodů primárního/sekundárního proudu pro různé požadavky aplikací. Dostupné převody zahrnují 50/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5 a 600/5.
• Odolná konstrukce: Řada CTR-30 je vybavena robustním pouzdrem z polykarbonátu s 10% obsahem skelných vláken, nehořlavého materiálu klasifikovaného podle UL 94V-0. Tato konstrukce zajišťuje odolnost a spolehlivý provoz v náročných podmínkách.

Použití

Měřicí transformátory proudu jsou zásadní pro různé aplikace:

• Přesné měření energie: Poskytují přesná měření proudu elektroměrům pro účely fakturace v průmyslových, komerčních a energetických aplikacích.
• Monitorování elektrických sítí: Měřicí transformátory proudu se používají v síťových analyzátorech pro sledování parametrů elektrické sítě, jako jsou proud, napětí, účiník a frekvence.
• Ochranná relé: Transformátory proudu poskytují proudové signály ochranným relé, která detekují poruchy a odpojují vadné části elektrické sítě, aby zabránila poškození a zajistila bezpečnost.
• Kompenzace účiníku: Měřicí transformátory proudu se používají v automatických systémech kompenzace účiníku (PFC) k měření proudu a regulaci kompenzace jalového výkonu za účelem optimalizace energetické účinnosti.

Zde je vysvětleno, jak měřicí transformátory proudu fungují:

• Primární vinutí: Primární vinutí transformátoru proudu se skládá z několika závitů vodiče s velkým průřezem a je zapojeno sériově s vodičem vysokého proudu, který je měřen.
• Sekundární vinutí: Sekundární vinutí má mnoho závitů vodiče s malým průřezem a je připojeno k měřicím přístrojům nebo ochranným relé.
• Magnetické jádro: Feromagnetické jádro magneticky propojuje primární a sekundární vinutí.

Když primárním vinutím protéká proud, vytváří v jádře magnetické pole. Toto magnetické pole indukuje v sekundárním vinutí úměrný proud. Poměr mezi primárním a sekundárním proudem se označuje jako převod transformátoru proudu. Například transformátor proudu s převodem 100:5 vytváří sekundární proud 5 ampérů při každých 100 ampérech protékajících primárním obvodem.
