002175799

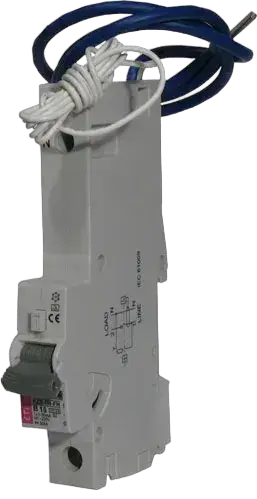

KZS 1M-FN A C45/0.1 Proud. chránič s nadpr. ochran
- ETI kód:
- 002175799
- Funkce:
- RCBO
- Jmenovité AC napětí:
- 240 V
- Skupina katalogu:
- KZS 1M FN
- Signalizace typu poruchy:
- Ne
- Aplikace:
- IEC 61009
- Jmenovitý podmíněný pracovní proud (kA):
- 10 kA
- Jmenovitý chybový pracovní proud IDn (mA):
- 0,1 A
- Jmenovitý proud:
- 45 A
- Typ:
- A
- Jmenovitý reziduální proud:
- 0,1 A
- Vypínací charakteristika:
- C
- Počet pólů:
- 1+N
- Zkratová odolnost:
- 10 kA
- Jmenovitý průřez (mm²):
- 1-10 mm²
- Normy:
- IEC 61009
21 Logistika
Produkt
- Hmotnost
- 0,195 kg
- Net width
- 17,7 mm
- Net height
- 232,9 mm
- Net depth
- 74,44 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895825043
- Basic packaging weight
- 0,2 kg
- Basic Packaging Dimensions Height
- 75 mm
- Basic Packaging Dimensions Width
- 138 mm
- Basic Packaging Dimensions Depth
- 30 mm
- Basic packaging volume
- 0,31 dm³
Přepravní balení
- Transport packaging quantity
- 42 pcs
- EAN code for a transport packaging
- 3838895825050
- Transport packaging weight
- 8,75 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 2 184 pcs
- Customs tariff
- 85362010
24 ETIM
- Leakage current type
- Other
- Voltage type
- AC
- With interlocking device
- Ano
- Rated impulse withstand voltage Uimp
- 4 kV
- Degree of protection (IP)
- IP20
- Release characteristic
- C
- Rated fault current
- 0,1 A
- Number of poles (total)
- 2
- Disconnection characteristic
- Undelayed
- Frequency
- Other
- Rated short-circuit breaking capacity according to EN 61009
- 10 kA
- Number of protected poles
- 1
- Rated voltage
- 230 V
- Current limiting class
- 3
- Rated short-circuit breaking capacity according to IEC 60947-2
- 10 kA
- Rated current
- 45 A
- Rated short-circuit breaking capacity Icn according to EN 61009-1
- 10 kA
- Width in number of modular spacings
- 1
- Ambient temperature during operating(Min)
- 30 °C
- Connectable conductor cross section solid-core(Min)
- 25 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 10 mm²
- Ambient temperature during operating(Max)
- 30 °C
Klasifikace ETIM – verze 9.0
2 Diagramy
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
22 Štítky
002175799Proud. chránič s nadpr. ochranKZS 1M-FN A C45/0.1ASTIRCBOKZS-1M FN100mAA typeCMezinárodníJističe a proudové chráničeProudový chránič s nadproudovou ochranou RCBO a příslušenstvíProudový chránič s nadproudovou ochranou RCBOVypínací charakteristika: CPočet pólů: 1+NZkratová odolnost (kA): 10 kA/10 kAJmenovitý průřez (mm²): 1 mm²-10 mm²Typ: ANormy: IEC 61009Jmenovitý proud (A): 45 A/45 AJmenovitý reziduální proud (A): 0.1 AProud. chránič s nadpr. ochran KZS FN Jmenovitý proud (A): 45 A/45 A Typ: A Jmenovitý reziduální proud (A): 0.1 A Vypínací charakteristika: C Počet pólů: 1+N Zkratová odolnost (kA): 10 kA/10 kA
