RCBO neboli proudové chrániče s nadproudovou ochranou představují významný pokrok v oblasti elektrické bezpečnosti. Spojením funkcí instalačního jističe (MCB) a proudového chrániče (RCCB) poskytují v jediném kompaktním přístroji komplexní ochranu osob i elektrických systémů. Proudové chrániče s nadproudovou ochranou se doporučují pro různé typy instalací, včetně domovních, komerčních a průmyslových elektrických instalací, kde je kladen zvýšený důraz na bezpečnost.
RCBOs offer superior safety by combining the functionalities of MCBs and RCCBs, ensuring comprehensive protection against overcurrents and residual currents in a single device.
By integrating two devices into a single 1-module unit, RCBOs save valuable space in electrical panels. This is particularly advantageous in modern installations with numerous circuits, allowing for a more compact and organized setup.

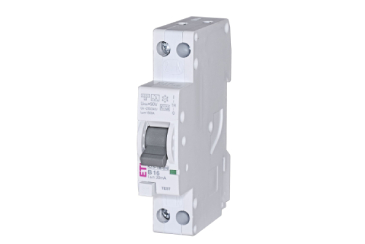

The KZS - 1M UNI series features a new universal design that enables either-way-up installation, simplifying wiring and reducing installation time.
Řada proudových chráničů s nadproudovou ochranou ASTI KZS
Úspora místa:
Jednomodulové provedení snižuje nároky na prostor v rozváděči.
Univerzální montáž:
Umožňuje montáž v obou orientacích pro snadnější a flexibilnější instalaci.
Skutečná indikace polohy kontaktů:
Poskytuje vizuální indikaci stavu ZAP/VYP proudového chrániče s nadproudovou ochranou.
Ochrana proti přepětí:
Varianta KZS-1M DN obsahuje integrovanou ochranu proti přepětí.
Flexibilní připojení:
Umožňuje připojení vodičů i propojovacích lišt.
Jednopólové spínání:
Spíná pouze fázový pól, zatímco nulový pól zůstává pevně připojen.
Funkce závislá na napětí:
Funguje při napětí vyšším než 85V.
Možnost plombování:
Umožňuje ochranu proti neoprávněné manipulaci pro zvýšení bezpečnosti.
Zvýšená ochrana:
Poskytuje lepší ochranu svorek proti náhodnému dotyku živých částí.
Možnost plombování:
Umožňuje bezpečné zajištění v poloze ZAP i VYP.
Testovací tlačítko:
Umožňuje uživateli ověřit funkčnost proudového chrániče.
Speciální provedení:
K dispozici jsou varianty s LED signalizací stavu, charakteristikou typu B a funkcí AFDD.
Napájení z obou stran:
Napájení lze připojit z horních i spodních svorek, což zvyšuje flexibilitu instalace.
Dvoupólové a čtyřpólové varianty:

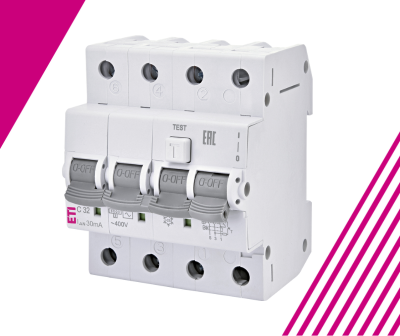

KZS-2M je dvoupólový proudový chránič s nadproudovou ochranou, zatímco KZS-4M je k dispozici v třípólovém a čtyřpólovém provedení.
Pomocný spínač (PS KZS-2M/4M):
Umožňuje vzdálenou signalizaci stavu proudového chrániče s nadproudovou ochranou.
Přehledná indikace stavu:
LED poskytují samostatnou signalizaci přetížení/zkratu, reziduálního proudu a manuálního vypnutí.
Indikace skutečné polohy kontaktů:
Poskytuje vizuální indikaci stavu kontaktů (sepnuté nebo rozepnuté).
Prevence požáru:
Detekuje a přerušuje poruchové oblouky, čímž pomáhá předcházet případným požárům způsobeným závadami elektrického vedení.
Funkce automatického testu:
Zajišťuje kontrolu správné funkce ochrany AFDD.
LED indikace poruch:
Signalizuje různé typy poruch pomocí specifických sekvencí blikání LED.
Pro zajištění optimální bezpečnosti a souladu s požadavky je důležité při konkrétních požadavcích na instalaci postupovat podle příslušných norem a konzultovat řešení s odborníkem.
RCBO neboli proudové chrániče se zabudovanou nadproudovou ochranou představují významný pokrok v oblasti elektrické bezpečnosti. Spojením funkcí instalačního jističe (MCB) a proudového chrániče (RCCB) poskytují v jediném kompaktním přístroji komplexní ochranu osob i elektrických systémů. Proudové chrániče s nadproudovou ochranou se důrazně doporučují pro různé typy instalací, včetně domovních, komerčních a průmyslových elektrických instalací, kde je kladen zvýšený důraz na bezpečnost.
RCBO jsou elektrická ochranná zařízení určená k detekci a přerušení nadproudů i reziduálních proudů, a poskytují tak ochranu proti širokému spektru elektrických poruch. Nadproudy, například zkraty a přetížení, mohou poškodit zařízení a elektrické vedení a vést ke vzniku požáru. Reziduální proudy naopak vznikají při úniku proudu z určeného elektrického obvodu a mohou způsobit úraz osob nebo zvířat elektrickým proudem.
RCBO využívají dva různé mechanismy pro detekci a přerušení nadproudů a reziduálních proudů:
Nadproudová ochrana:
RCBO využívají tepelně-magnetický vypínací mechanismus podobný instalačním jističům. Při vzniku nadproudu se tepelný prvek zahřívá, což způsobí prohnutí bimetalového pásku a následné vybavení přístroje. V případě zkratu reaguje magnetický prvek okamžitě a vytváří silné magnetické pole, které aktivuje vypínací mechanismus.
Ochrana před reziduálním proudem:
RCBO využívají citlivý součtový proudový transformátor, který nepřetržitě sleduje proud protékající fázovým a nulovým vodičem. Při detekci reziduálního proudu se ve snímací cívce indukuje malý proud, který aktivuje vypínací mechanismus RCBO a odpojí elektrický obvod.
RCBO se stejně jako proudové chrániče (RCCB) rozdělují do různých typů podle citlivosti na jednotlivé druhy reziduálních proudů.
Typ AC:
Citlivý na čistý sinusový střídavý reziduální proud.
Typ A:
Citlivý na sinusový střídavý reziduální proud i pulzující stejnosměrný reziduální proud.
Typ B:
Citlivý na sinusový střídavý reziduální proud, pulzující stejnosměrný reziduální proud a hladký stejnosměrný reziduální proud. Vypínací hodnoty jsou definovány až do 1kHz.
Při výběru vhodného RCBO je nutné zohlednit následující faktory:
