002175788

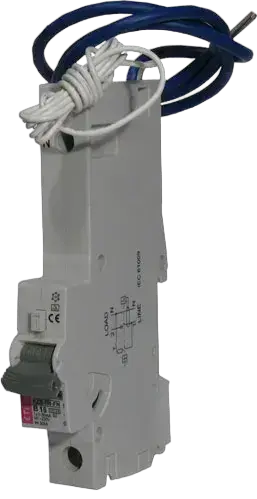

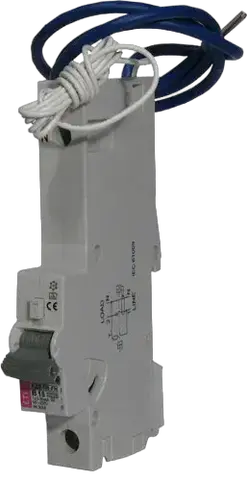

KZS-1M-FN A B40/0.1 Proud. chránič s nadpr. ochran
- ETI kód:
- 002175788
- Funkce:
- RCBO
- Jmenovité AC napětí:
- 240 V
- Skupina katalogu:
- KZS 1M FN
- Signalizace typu poruchy:
- Ne
- Aplikace:
- IEC 61009
- Jmenovitý podmíněný pracovní proud (kA):
- 10 kA
- Jmenovitý chybový pracovní proud IDn (mA):
- 0,1 A
- Jmenovitý proud:
- 40 A
- Typ:
- A
- Jmenovitý reziduální proud:
- 0,1 A
- Vypínací charakteristika:
- B
- Počet pólů:
- 1+N
- Zkratová odolnost:
- 10 kA
- Jmenovitý průřez (mm²):
- 1-10 mm²
- Normy:
- IEC 61009
27 Logistika
Produkt
- Hmotnost
- 0,195 kg
- Net width
- 17,7 mm
- Net height
- 232,9 mm
- Net depth
- 74,44 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838400007414
- Basic packaging weight
- 0,2 kg
- Basic Packaging Dimensions Height
- 0,075 m
- Basic Packaging Dimensions Width
- 0,138 m
- Basic Packaging Dimensions Depth
- 0,03 m
- Basic packaging volume
- 0 m³
Přepravní balení
- Intermediate packaging quantity
- 1 pcs
- EAN code for a intermediate packaging
- 3838895825203
- Intermediate packaging weight
- 0,205 kg
- Intermediate Packaging Dimensions Height
- 0,075 m
- Intermediate Packaging Dimensions Width
- 0,138 m
- Intermediate Packaging Dimensions Depth
- 0,03 m
- Transport packaging quantity
- 42 pcs
- EAN code for a transport packaging
- 3838895825210
- Transport packaging weight
- 8,96 kg
- Transport Packaging Dimensions Height
- 0,255 m
- Transport Packaging Dimensions Width
- 0,295 m
- Transport Packaging Dimensions Depth
- 0,235 m
- Transport packaging volume
- 0,018 m³
- Pallet quantity
- 2 184 pcs
- Customs tariff
- 85362010
24 ETIM
- Leakage current type
- Other
- Voltage type
- AC
- With interlocking device
- Ano
- Rated impulse withstand voltage Uimp
- 4 kV
- Degree of protection (IP)
- IP20
- Release characteristic
- B
- Rated fault current
- 0,1 A
- Number of poles (total)
- 2
- Disconnection characteristic
- Undelayed
- Frequency
- Other
- Rated short-circuit breaking capacity according to EN 61009
- 10 kA
- Number of protected poles
- 1
- Rated voltage
- 230 V
- Current limiting class
- 3
- Rated short-circuit breaking capacity according to IEC 60947-2
- 10 kA
- Rated current
- 40 A
- Rated short-circuit breaking capacity Icn according to EN 61009-1
- 10 kA
- Width in number of modular spacings
- 1
- Ambient temperature during operating(Min)
- 30 °C
- Connectable conductor cross section solid-core(Min)
- 25 mm²
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section solid-core(Max)
- 25 mm²
- Connectable conductor cross section multi-wired(Max)
- 10 mm²
- Ambient temperature during operating(Max)
- 30 °C
