002172504

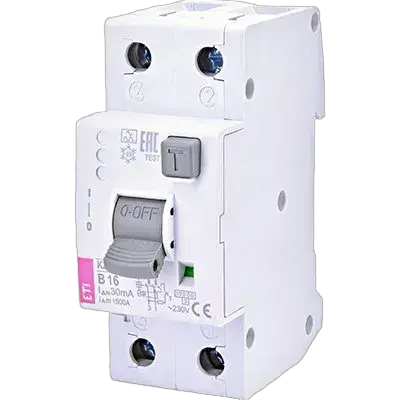

KZS-2M2p A B15/0.03 Proud. chránič s nadpr. ochran
- ETI kód:
- 002172504
- Funkce:
- RCBO
- Jmenovité AC napětí:
- 230 V
- Hlubka:
- 69 mm
- Skupina katalogu:
- KZS-2M2p Residual current circuit breakers with o
- Signalizace typu poruchy:
- Ne
- Aplikace:
- IEC/EN 61009
- Stupeň krytí IP:
- IP20
- Jmenovitý podmíněný pracovní proud (kA):
- 10 kA
- Jmenovitý chybový pracovní proud IDn (mA):
- 0,03 A
- Jmenovitý proud:
- 15 A
- Typ:
- A
- Jmenovitý reziduální proud:
- 0,03 A
- Vypínací charakteristika:
- B
- Počet pólů:
- 2
- Zkratová odolnost:
- 10 kA
- Jmenovitá frekvence (Hz):
- 50/60 Hz
- Jmenovitý průřez (mm²):
- 1-25 mm²
- Normy:
- IEC/EN 61009
7 Dokumenty
21 Logistika
Produkt
- Hmotnost
- 225 g
- Net width
- 36 mm
- Net height
- 88,7 mm
- Net depth
- 74,18 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895625285
- Basic packaging weight
- 0,241 kg
- Basic Packaging Dimensions Height
- 0,075 m
- Basic Packaging Dimensions Width
- 0,09 m
- Basic Packaging Dimensions Depth
- 0,038 m
- Basic packaging volume
- 0 m³
Přepravní balení
- Transport packaging quantity
- 54 pcs
- EAN code for a transport packaging
- 3838895625292
- Transport packaging weight
- 13,364 kg
- Transport Packaging Dimensions Height
- 0,25 m
- Transport Packaging Dimensions Width
- 0,235 m
- Transport Packaging Dimensions Depth
- 0,295 m
- Transport packaging volume
- 0,017 m³
- Pallet quantity
- 2 808 pcs
- Customs tariff
- 85362010
16 ETIM
- Built-in depth
- 69 mm
- Leakage current type
- A
- Degree of protection (IP)
- IP20
- Release characteristic
- B
- Rated fault current
- 0,03 A
- Number of poles (total)
- 2
- Frequency
- 50/60 Hz
- Rated short-circuit breaking capacity according to EN 61009
- 10 kA
- Concurrently switching neutral conductor
- Ano
- Number of protected poles
- 2
- Rated voltage
- 230 V
- Current limiting class
- 3
- Rated current
- 15 A
- Width in number of modular spacings
- 2
- Connectable conductor cross section multi-wired(Min)
- 1 mm²
- Connectable conductor cross section multi-wired(Max)
- 25 mm²
Klasifikace ETIM – verze 9.0
