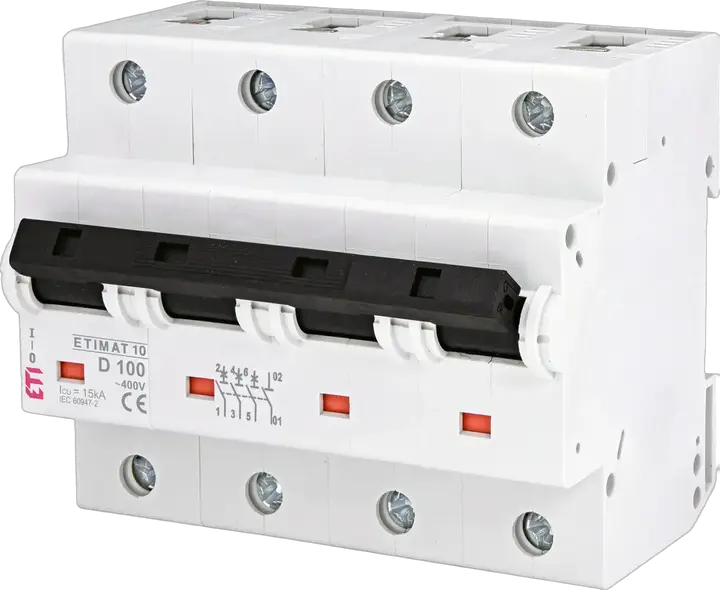

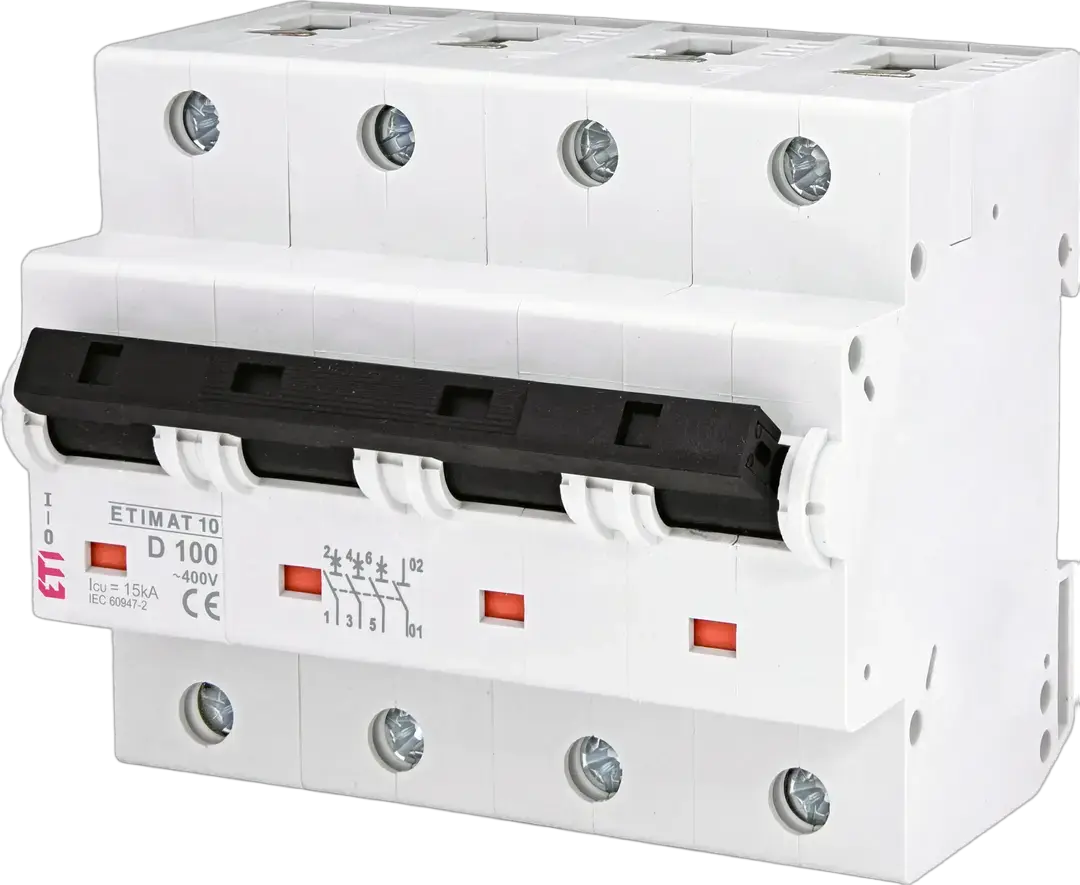

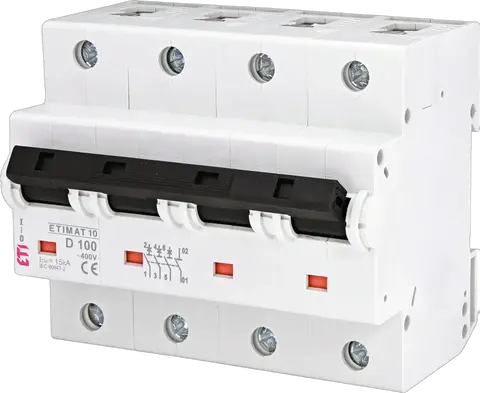

ETIMAT 10 3p+N D100 jistič

ETI kód:: 002156732
Hlubka:: 75 mm
Skupina katalogu:: ETIMAT 10 80-125A
Aplikace:: IEC/EN 60898-1, IEC 60947-2
Stupeň krytí IP:: IP20
Jmenovitý proud:: 100 A
Vypínací charakteristika:: D
Počet pólů:: 3+N
Zkratová odolnost:: 15 kA
Typ napětí:: AC
Jmenovité impulsní výdržné napětí (kV):: 4 kV
Jmenovité AC napětí:: 400 V
Jmenovitá frekvence (Hz):: 50/60 Hz
Jmenovitý průřez (mm²):: 2.5-50 mm²
Normy:: IEC/EN 60898-1, IEC 60947-2
Funkce:: MCB

Příslušenství

Produkt

Hmotnost: 0,862 kg
Net width: 108 mm
Net height: 90,8 mm
Net depth: 76,58 mm
Stock unit of measure: pcs

Základní balení

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895328476
Basic packaging weight: 0,798 kg
Basic Packaging Dimensions Height: 0,084 m
Basic Packaging Dimensions Width: 0,093 m
Basic Packaging Dimensions Depth: 0,145 m
Basic packaging volume: 0,001 m³

Přepravní balení

Transport packaging quantity: 14 pcs
EAN code for a transport packaging: 3838895328483
Transport packaging weight: 11,522 kg
Transport Packaging Dimensions Height: 0,25 m
Transport Packaging Dimensions Width: 0,235 m
Transport Packaging Dimensions Depth: 0,295 m
Transport packaging volume: 0,017 m³
Pallet quantity: 728 pcs
Customs tariff: 85362090

Additional equipment possible: Ano
Rated insulation voltage Ui: 440 V
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 15 kA
Built-in depth: 75 mm
Voltage type: Other
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 15 kA
Rated impulse withstand voltage Uimp: 4 kV
Degree of protection (IP): IP20
Release characteristic: D
Over voltage category: 3
Number of poles (total): 4
Pollution degree: 3
Concurrently switching neutral conductor: Ano
Number of protected poles: 3
Rated voltage: 400 V
Current limiting class: 3
Rated current: 100 A
Width in number of modular spacings: 6
Frequency(Min): 50 Hz
Ambient temperature during operating(Min): -25 °C
Connectable conductor cross section solid-core(Min): 2,5 mm²
Connectable conductor cross section multi-wired(Min): 2,5 mm²
Connectable conductor cross section solid-core(Max): 50 mm²
Connectable conductor cross section multi-wired(Max): 50 mm²
Frequency(Max): 60
Ambient temperature during operating(Max): 55 °C

Klasifikace ETIM – verze 9.0
