Instalační jistič (MCB) je typ spínacího přístroje, který při zjištění abnormálních elektrických podmínek, například nadměrného proudu, automaticky vybaví a odpojí elektrický obvod. Na rozdíl od klasických pojistek, jejichž tavný vodič se při poruše přeruší a pojistku je následně nutné vyměnit, lze instalační jistič po vybavení znovu zapnout. Díky tomu představuje praktičtější a hospodárnější řešení pro dlouhodobou ochranu elektrických obvodů.
Unique thermomagnetic tripping unit with integrated thermal release prevents tampering and material deterioration, ensuring reliable overload tripping.
Reduced power dissipation and high electrical endurance (20,000 operation cycles). Operation in DC circuits up to 60V DC/pole.
Each product has a QR code linking to a webpage with all relevant information.
ETI nabízí několik řad instalačních jističů, z nichž každá je navržena tak, aby vyhovovala specifickým požadavkům různých aplikací:

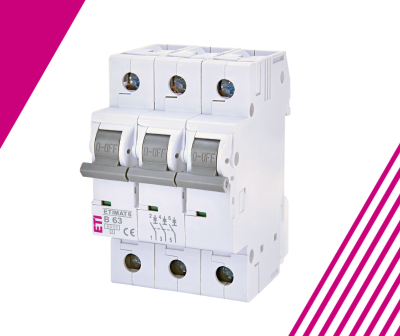

Řada instalačních jističů ETIMAT 6 poskytuje spolehlivou ochranu s důrazem na bezpečnost uživatele a snadnou instalaci.
Technické údaje (obecné):
Řada ETIMAT 6 je k dispozici v provedeních 1P, 1P+N, 2P, 3P a 3P+N.
Řada ETIMAT 1N nabízí kompaktní řešení s chráněným fázovým pólem a spínaným N pólem v jednom pouzdře.
Hlavní výhody:
Technické údaje (obecné):
Konkrétní objednací kódy podle jmenovitého proudu a vypínací charakteristiky naleznete v katalogu.
Řada ETIMAT P představuje novou generaci instalačních jističů s rozšířenými vlastnostmi a vyšším výkonem. Tato řada zahrnuje modely ETIMAT P6 a ETIMAT P10.
Technické údaje (obecné - ETIMAT P6):
Řada ETIMAT P6 je k dispozici v provedeních 1P, 1P+N, 2P, 3P a 3P+N.
Technické údaje (obecné - ETIMAT P10):
Řada ETIMAT P10 je k dispozici v provedeních 1P, 1P+N, 2P, 3P a 3P+N. Provedení ETIMAT P10 3-pólové + N lze použít jako 4-pólové jističe.
ETIMAT P10 varianta Reset:
Varianta ETIMAT P10 Reset nabízí speciální funkci, při které poloha páčky jasně indikuje důvod vypnutí.
Poloha "Trip" (středová): Indikuje vypnutí v důsledku nadproudu.
Poloha "Off" (spodní): Indikuje manuální vypnutí.
Tím se předchází chybám uživatele a je zřejmé, zda bylo vypnutí systému úmyslné, nebo zda k němu došlo v důsledku poruchy. Technické údaje řady ETIMAT P10 Reset se z velké části shodují se standardním provedením ETIMAT P10, přičemž je k dispozici v charakteristikách B a C pro provedení 1P, 1P+N, 2P, 3P a 3P+N. Konkrétní objednací kódy naleznete v katalogu.
Řada ETIMAT P10-DC je speciálně navržena pro ochranu vedení ve stejnosměrných elektrických obvodech.
Hlavní vlastnosti:
Technické údaje (obecné):
Řada ETIMAT P10-DC je k dispozici v 1-pólovém a 2-pólovém provedení. Ve stejnosměrných aplikacích nelze použít dva 1-pólové jističe namísto jednoho 2-pólového jističe.
Řada ETIMAT 10 je určena pro aplikace s vyššími proudy v rozsahu 80 až 125A.
Hlavní vlastnosti:
Technické údaje (obecné):
Řada ETIMAT 10 (80-125A) je k dispozici v 1-pólovém, 2-pólovém, 3-pólovém, 3-pólovém + N a 4-pólovém provedení.
Instalační jistič (MCB) je typ spínacího přístroje, který při zjištění abnormálních elektrických podmínek, například nadměrného proudu, automaticky vybaví a odpojí elektrický obvod. Na rozdíl od klasických pojistek, jejichž tavný vodič se při poruše přeruší a pojistku je následně nutné vyměnit, lze instalační jistič po vybavení znovu zapnout. Díky tomu představuje praktičtější a hospodárnější řešení pro dlouhodobou ochranu elektrických obvodů.

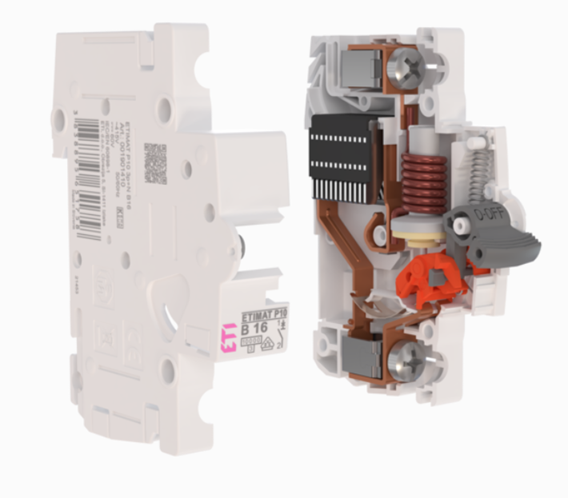

Jak instalační jistič funguje?
Instalační jističe používají k detekci poruch a reakci na ně dva hlavní mechanismy:
Volba vhodného typu instalačního jističe je zásadní s ohledem na charakter elektrického systému a konkrétní typ zátěže. Instalační jističe se rozdělují podle vypínacích charakteristik neboli vypínacích křivek, které určují rozsah proudu, při němž jistič vybaví.
Charakteristika B:
Charakteristika C:
Charakteristika D:
Charakteristika K:
Charakteristika Z:
Jmenovitý proud
Instalační jističe jsou dostupné pro různé hodnoty jmenovitého proudu, obvykle v rozsahu od 0,5 do 125 ampérů. Jmenovitý proud udává maximální proud, který může jistič za normálních provozních podmínek vést bez vybavení. Pro zajištění spolehlivé ochrany a současně omezení častého nežádoucího vybavování je nezbytné zvolit jmenovitý proud jističe odpovídající běžnému zatížení obvodu.
Jmenovité napětí:
Tyto přístroje jsou navrženy pro konkrétní úrovně napětí, běžně 120-240V pro domovní aplikace a až 415V pro průmyslové použití.
Vypínací schopnost instalačního jističe (MCB) je důležitý parametr, který určuje maximální poruchový proud, jenž je jistič schopen bezpečně přerušit bez poškození. Tato hodnota vyjadřuje schopnost jističe zvládnout náhlé vysoké poruchové proudy vznikající při zkratu nebo závažném přetížení.
V domovních nebo lehkých komerčních aplikacích mají instalační jističe obvykle vypínací schopnost 6 kA až 10 kA, což je dostatečné pro obvody s nižšími hodnotami poruchového proudu. V průmyslových aplikacích, kde mohou být poruchové proudy výrazně vyšší, mohou být vyžadovány jističe s vypínací schopností od 15 kA do 25 kA nebo vyšší.
Instalační jističe jsou vyráběny v souladu s mezinárodními bezpečnostními normami IEC/EN 60898 a IEC/EN 60947-2.
Volba správného instalačního jističe je zásadní pro zajištění bezpečnosti a správné funkce systému. Při výběru vhodného jističe postupujte podle těchto doporučení:
Prozkoumejte samostatný produktový web s kompletními technickými informacemi, variantami produktu, soubory ke stažení, certifikacemi, příslušenstvím a podrobnostmi o použití. Vše, co potřebujete k výběru, specifikaci a použití produktu, najdete na jednom místě
