Instalační jistič (MCB) je typ spínacího přístroje, který při zjištění abnormálních elektrických podmínek, například nadměrného proudu, automaticky vybaví a odpojí elektrický obvod. Na rozdíl od klasických pojistek, jejichž tavný vodič se při poruše přeruší a pojistku je následně nutné vyměnit, lze instalační jistič po vybavení znovu zapnout. Díky tomu představuje praktičtější a hospodárnější řešení pro dlouhodobou ochranu elektrických obvodů.

001901807

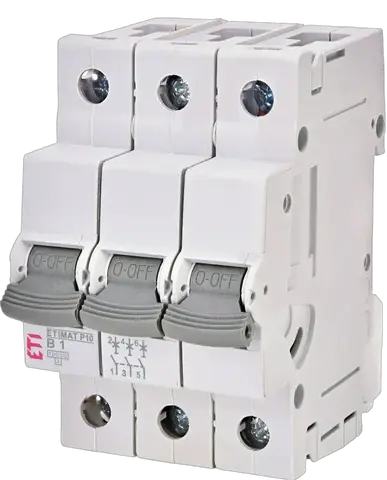

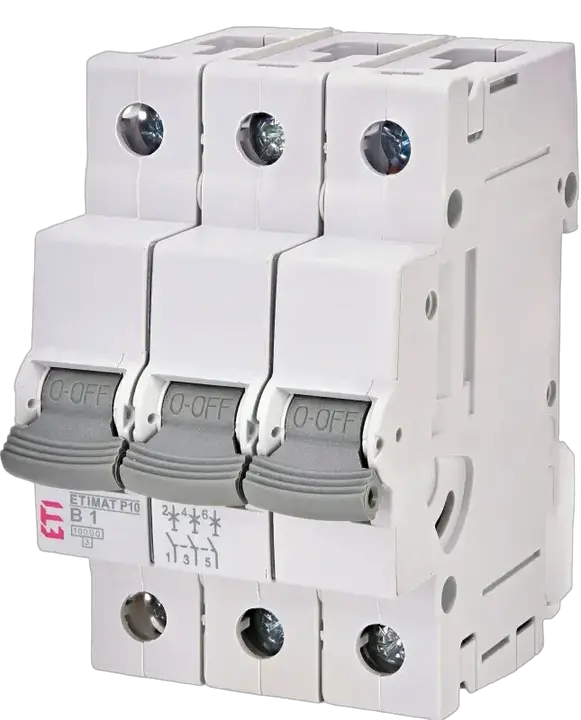

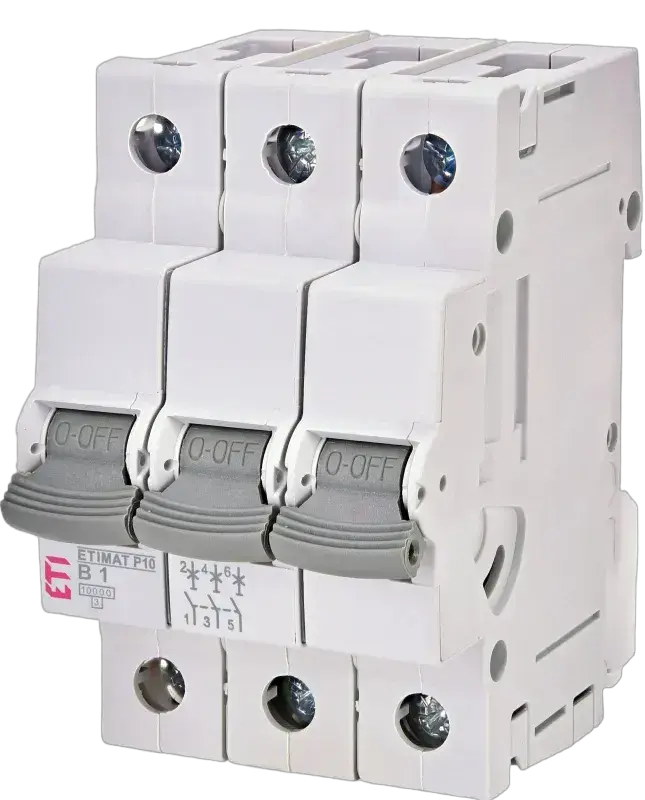

Obrázek ETIMAT P10 3p B6 15kA

ETIMAT P10 3p B6 15kA jistič

ETI kód:: 001901807
Aplikace:: EN/IEC 60898-1; EN/IEC 60947-2
Speciální prostředí:: EN/IEC 60947-2
Jmenovitý proud:: 6 A
Vypínací charakteristika:: B
Počet pólů:: 3
Zkratová odolnost:: 15 kA
Typ napětí:: AC
Jmenovité impulsní výdržné napětí (kV):: 6 kV
Jmenovité AC napětí:: 415 V
Jmenovitá frekvence (Hz):: 50/60 Hz
Jmenovitý průřez (mm²):: 1-25 mm²
Normy:: EN/IEC 60898-1; EN/IEC 60947-2
Funkce:: MCB

Produkt

EAN code for a single product: 3838400136008
Hmotnost: 377 g
Net width: 91 mm
Net height: 79 mm
Net depth: 220 mm
Stock unit of measure: pcs

Základní balení

Basic packaging quantity: 4 pcs
EAN code for a basic packaging: 3838400136015
Basic packaging weight: 1,16 kg
Basic Packaging Dimensions Height: 79 mm
Basic Packaging Dimensions Width: 91 mm
Basic Packaging Dimensions Depth: 220 mm
Basic packaging volume: 1,582 dm³

Přepravní balení

Transport packaging quantity: 36 pcs
EAN code for a transport packaging: 3838400136022
Transport packaging weight: 10,83 kg
Transport Packaging Dimensions Height: 253 mm
Transport Packaging Dimensions Width: 233 mm
Transport Packaging Dimensions Depth: 293 mm
Transport packaging volume: 17,272 dm³
Pallet quantity: 1 872 pcs
Customs tariff: 85362010

Additional equipment possible: Ano
Rated insulation voltage Ui: 500 V
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 15 kA
Built-in depth: 70 mm
Voltage type: AC
Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 10 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 15 kA
Rated impulse withstand voltage Uimp: 6 kV
Degree of protection (IP): IP20
Release characteristic: B
Over voltage category: 3
Number of poles (total): 3
Pollution degree: 2
Number of protected poles: 3
Rated voltage: 415 V
Current limiting class: 3
Rated current: 6 A
Flush-mounted installation: Ano
Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V: 10 kA
Width in number of modular spacings: 3
Frequency(Min): 50 Hz
Ambient temperature during operating(Min): -60 °C
Connectable conductor cross section solid-core(Min): 1 mm²
Connectable conductor cross section multi-wired(Min): 1 mm²
Connectable conductor cross section solid-core(Max): 25 mm²
Connectable conductor cross section multi-wired(Max): 25 mm²
Frequency(Max): 60
Ambient temperature during operating(Max): 70 °C

Klasifikace ETIM – verze 9.0
