Termostaty jsou důležitými součástmi systémů regulace teploty, které automaticky řídí teplotu spínáním nebo vypínáním elektrického obvodu na základě snímané teploty. Udržují požadovaný teplotní rozsah aktivací vytápění nebo chlazení podle aktuální potřeby.

002471847

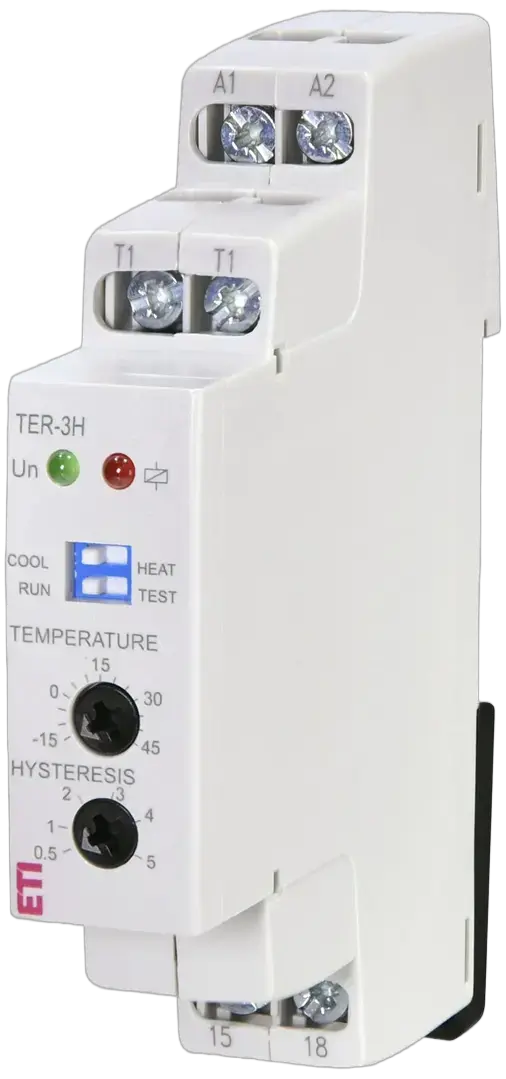

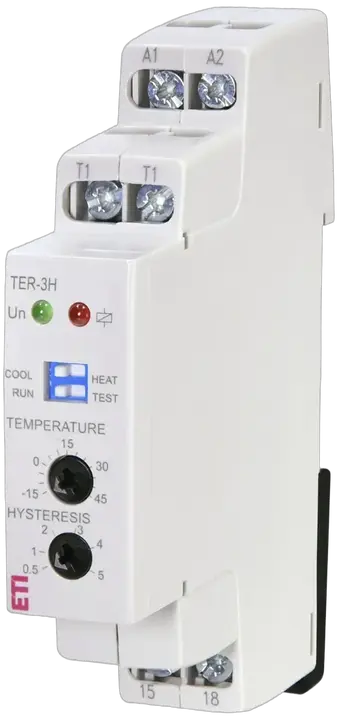

Obrázek TER-3H

TER-3H ovládací relé

ETI kód:: 002471847
Kategorie:: Thermostat relay TER-3 (A,B,C)
Skupina katalogu:: Relé pro monitorování teploty
Podskupina katalogu:: Thermostat relay
Jmenovitá frekvence (Hz):: 50 Hz
Stupeň krytí IP:: IP20
Typ:: Thermostat relay TER-3 (A,B,C)
Funkce:: Monitoring and Control relays
Napájecí napětí (V):: 24-230 V
Teplotní rozsah (C):: -15-45 °C
Typ senzoru:: external, termistor NTC
Počet kontaktů:: 1
Jmenovitý proud:: 16 A
Typ napětí:: AC/DC
Typ kontaktů:: 1xNO
Maximální nosnost AC1 (VA):: 4 000 VA
Počet NO kontaktů:: 1

Produkt

Hmotnost: 0,67 kg
Stock unit of measure: pcs

Základní balení

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895474227
Basic packaging weight: 0,073 kg
Basic packaging volume: 0,13 dm³

Přepravní balení

Transport packaging quantity: 10 pcs
EAN code for a transport packaging: 3838895474234
Transport packaging weight: 0,73 kg
Transport packaging volume: 1,3 dm³
Pallet quantity: 10 960 pcs
Customs tariff: 85364900

Model: Analogue
Number of channels: 1
Degree of protection (IP): IP20
Contact type: Breaker contact
Assembly depth: 65 mm
Nominal switching current at 250 V, potential free: 16 A
Sensor type: Remote sensor
Standby power consumption (solstandby): 2 W
Width in number of modular spacings: 1
Rated frequency(Min): 50 Hz
Rated voltage(Min): 24 V
Adjustment range comfort(Min): -15 °C
Rated voltage(Max): 230 V
Adjustment range comfort(Max): 45 °C
Rated frequency(Max): 50 Hz

Klasifikace ETIM – verze 9.0

002471847 ovládací relé TER-3H EVE/ETIREL Control equipment Relays Relays Thermostat relay Thermostat relay Mezinárodní Automatizační, signalizační a ovládací zařízení Termostaty Typ kontaktů: 1xNO Počet NC kontaktů: 0 Typ napětí: AC/DC Počet kontaktů: 1 Počet přepínacích kontaktů: 0 Teplotní rozsah (C): -15 °C-45 °C Funkce: Monitoring and Control relays Maximální nosnost AC1 (VA): 4000 VA Počet NO kontaktů: 1 Napájecí napětí (V): 24 V-230 V Typ senzoru: external, termistor NTC Jmenovitý proud (A): 16 A/16 A ovládací relé TOWAR Funkce: Monitoring and Control relays Napájecí napětí (V): 24 V-230 V Teplotní rozsah (C): -15 °C-45 °C Počet kontaktů: 1 Jmenovitý proud (A): 16 A/16 A Typ napětí: AC/DC Počet NC kontaktů: 0 Počet přepínacích kontaktů: 0 Typ kontaktů: 1xNO Maximální nosnost AC1 (VA): 4000 VA Počet NO kontaktů: 1
