002471802

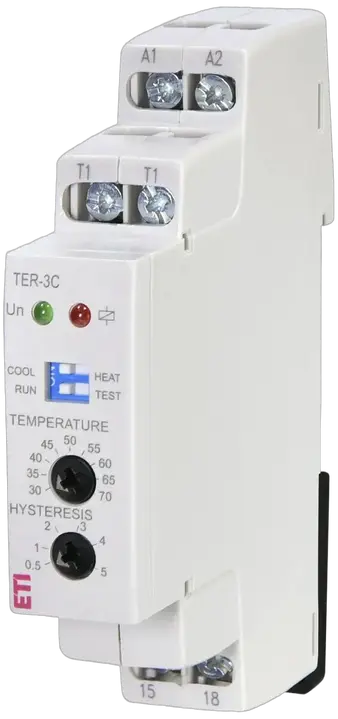

TER-3C ovládací relé
- ETI kód:
- 002471802
- Kategorie:
- Thermostat relay TER-3 (A,B,C)
- Skupina katalogu:
- Relé pro monitorování teploty
- Podskupina katalogu:
- Thermostat relay
- Jmenovitá frekvence (Hz):
- 50 Hz
- Stupeň krytí IP:
- IP20
- Typ:
- Thermostat relay TER-3 (A,B,C)
- Funkce:
- Monitoring and Control relays
- Napájecí napětí (V):
- 24-240 V
- Teplotní rozsah (C):
- -30-70 °C
- Typ senzoru:
- external, termistor NTC
- Počet kontaktů:
- 1
- Jmenovitý proud:
- 10/16 A
- Typ napětí:
- AC/DC
- Typ kontaktů:
- 1xNO
- Maximální nosnost AC1 (VA):
- 4 000 VA
- Počet NO kontaktů:
- 1
7 Dokumenty
21 Logistika
Produkt
- Hmotnost
- 0,07 kg
- Net width
- 17,5 mm
- Net height
- 91,3 mm
- Net depth
- 64,26 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895424246
- Basic packaging weight
- 0,084 kg
- Basic Packaging Dimensions Height
- 25 mm
- Basic Packaging Dimensions Width
- 97 mm
- Basic Packaging Dimensions Depth
- 70 mm
- Basic packaging volume
- 0,17 dm³
Přepravní balení
- Transport packaging quantity
- 10 pcs
- EAN code for a transport packaging
- 3838895474135
- Transport packaging weight
- 0,84 kg
- Transport Packaging Dimensions Height
- 102 mm
- Transport Packaging Dimensions Width
- 284 mm
- Transport Packaging Dimensions Depth
- 75 mm
- Transport packaging volume
- 1,6 dm³
- Pallet quantity
- 6 250 pcs
- Customs tariff
- 85364900
14 ETIM
- Model
- Analogue
- Number of channels
- 1
- Degree of protection (IP)
- IP20
- Contact type
- Breaker contact
- Assembly depth
- 65 mm
- Nominal switching current at 250 V, potential free
- 16 A
- Sensor type
- Remote sensor
- Width in number of modular spacings
- 1
- Rated frequency(Min)
- 50 Hz
- Rated voltage(Min)
- 24 V
- Adjustment range comfort(Min)
- 30 °C
- Rated voltage(Max)
- 230 V
- Adjustment range comfort(Max)
- 70 °C
- Rated frequency(Max)
- 50 Hz
Klasifikace ETIM – verze 9.0
1 Diagramy
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
25 Štítky
002471802ovládací reléTER-3CEVE/ETIRELControl equipmentRelaysRelaysThermostat relayThermostat relayMezinárodníAutomatizační, signalizační a ovládací zařízeníTermostatyTyp kontaktů: 1xNOPočet NC kontaktů: 0Typ napětí: AC/DCPočet kontaktů: 1Počet přepínacích kontaktů: 0Teplotní rozsah (C): -30 °C-70 °CFunkce: Monitoring and Control relaysMaximální nosnost AC1 (VA): 4000 VAPočet NO kontaktů: 1Napájecí napětí (V): 24 V-240 VTyp senzoru: external, termistor NTCJmenovitý proud (A): 10 A/16 Aovládací relé TOWAR Funkce: Monitoring and Control relays Napájecí napětí (V): 24 V-240 V Teplotní rozsah (C): -30 °C-70 °C Počet kontaktů: 1 Jmenovitý proud (A): 10 A/16 A Typ napětí: AC/DC Počet NC kontaktů: 0 Počet přepínacích kontaktů: 0 Typ kontaktů: 1xNO Maximální nosnost AC1 (VA): 4000 VA Počet NO kontaktů: 1
