002471451

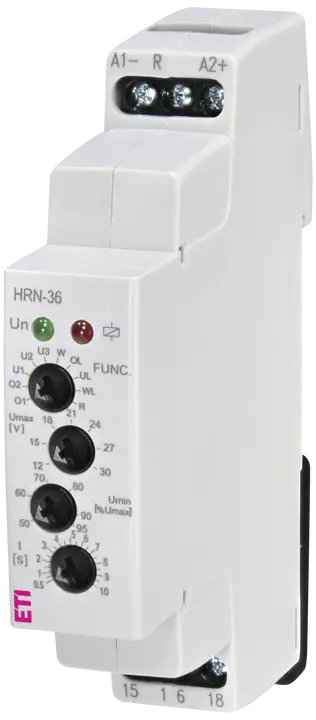

HRN-36 ovládací relé
- ETI kód:
- 002471451
- Funkce:
- Przekaźniki monitorujące i sterujące
- Aplikace:
- Służy do nadzorowania wartości napięcia prądu stałego albo zmiennego w obwodach jednofazowych
- Typ ovládání:
- Umax, Umin
- Napájecí napětí (V):
- 48-276 V
- Typ napětí:
- AC/DC
- Max contact current (A):
- 16 A
- Jmenovitý proud:
- 16 A
- Jmenovitá frekvence (Hz):
- 50 Hz
- Maximální nosnost AC1 (VA):
- 4 000 VA
- Clamping cross-section (mm²):
- 0.5-2.5 mm²
- Typ uchycení:
- TH 35
- Stupeň krytí IP:
- IP20, IP40
- Počet přepínacích kontaktů:
- 1
- Počet NC kontaktů:
- 1
- Jmenovité DC napětí cívky Uc (V):
- 12-30 V
- Typ kontaktů:
- 1xCO
21 Logistika
Produkt
- Hmotnost
- 0,09 kg
- Net width
- 17,6 mm
- Net height
- 93 mm
- Net depth
- 64,4 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838400113429
- Basic packaging weight
- 0,095 kg
- Basic Packaging Dimensions Height
- 97 mm
- Basic Packaging Dimensions Width
- 25 mm
- Basic Packaging Dimensions Depth
- 70 mm
- Basic packaging volume
- 0,17 dm³
Přepravní balení
- Transport packaging quantity
- 10 pcs
- EAN code for a transport packaging
- 3838400113412
- Transport packaging weight
- 0,151 kg
- Transport Packaging Dimensions Height
- 284 mm
- Transport Packaging Dimensions Width
- 102 mm
- Transport Packaging Dimensions Depth
- 75 mm
- Transport packaging volume
- 2,173 dm³
- Pallet quantity
- 5 000 pcs
- Customs tariff
- 85364900
18 ETIM
- Single-phase under voltage possible
- ✓
- Width
- 18 mm
- Single-phase hysteresis possible
- ✓
- Max. permitted delay-on energization time
- 10 s
- Min. adjustable delay-on energization time
- 0,5 s
- Max. permitted off-delay time
- 10 s
- Min. adjustable off-delay time
- 0,5 s
- Contains function DC-voltage hysteresis
- ✓
- Type of voltage measuring range
- DC
- Single-phase over voltage possible
- ✓
- Contains function DC-under voltage
- ✓
- Contains function DC-over voltage
- ✓
- Depth
- 65 mm
- Type of electric connection
- Screw connection
- Number of contacts as change-over contact
- 1
- Height
- 90 mm
- Voltage measuring range 1(Min)
- 6 V
- Voltage measuring range 1(Max)
- 30 V
Klasifikace ETIM – verze 9.0
