Monitorovací a řídicí relé jsou důležitými prvky moderních elektrických systémů, které zajišťují bezpečnost, spolehlivost a efektivní provoz. Tato relé neslouží pouze k jednoduchému zapínání a vypínání, ale aktivně monitorují různé elektrické veličiny, jako jsou napětí, proud, frekvence a hladina. Na základě sledovaných podmínek aktivují předem definované funkce a fungují jako inteligentní řídicí prvky, které chrání zařízení, předcházejí poruchám a umožňují automatizaci procesů.

002471201

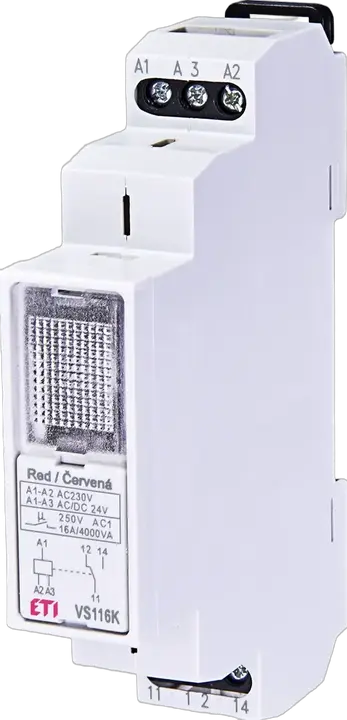

Obrázek VS116K

VS116K pomocná relé

ETI kód:: 002471201
Kategorie:: Power Relays
Skupina katalogu:: Pomocná relé
Podskupina katalogu:: Power relay
Typ:: Power Relays
Funkce:: Monitoring and Control relays
Napájecí napětí (V):: 230 V
Typ ovládání:: Alarm a ovládání
Počet kontaktů:: 1
Typ napětí:: AC, AC/DC
Maximální nosnost AC1 (VA):: 4 000 VA
Jmenovitý proud:: 16 A
Typ kontaktů:: 1xCO
Počet přepínacích kontaktů:: 1

Produkt

Hmotnost: 0,07 kg
Stock unit of measure: pcs

Základní balení

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895423652
Basic packaging weight: 0,06 kg
Basic packaging volume: 0,11 dm³

Přepravní balení

Transport packaging quantity: 10 pcs
EAN code for a transport packaging: 3838895423669
Transport packaging weight: 0,7 kg
Transport packaging volume: 1,6 dm³
Pallet quantity: 11 250 pcs
Customs tariff: 85364900

Built-in depth: 64 mm
Type of switch contact: Single contact
Width: 18 mm
Max. load fluorescent lamp: 690 VA
Nominal current: 16 A
Voltage type (operating voltage): AC/DC
Degree of protection (IP): IP20
Mounting method: DIN rail
Max. load fluorescent lamp (parallel compensated): 690 VA
Voltage type for actuating: AC/DC
Max. switching current (cos phi = 0.6): 2 A
Max. load fluorescent lamp (Duo circuit): 690 VA
Depth: 64 mm
Type of control voltage 1: AC
Function: Mechanical
Max. incandescent lamp load: 1 000 W
Type of electric connection: Screw connection
Number of contacts as change-over contact: 1
Height: 90 mm
Width in number of modular spacings: 1
Control voltage 1(Min): 230 V
Rated control supply voltage AC 50 Hz(Min): 230 V
Frequency control voltage 1(Min): 50 Hz
Control voltage 1(Max): 230 V
Rated control supply voltage AC 50 Hz(Max): 230 V
Frequency control voltage 1(Max): 60 Hz

Klasifikace ETIM – verze 9.0

002471201 pomocná relé VS116K EVE/ETIREL Control equipment Relays Relays Power relay Power relay Mezinárodní Automatizační, signalizační a ovládací zařízení Monitorovací relé Typ kontaktů: 1xCO Počet NC kontaktů: 0 Typ napětí: AC, AC/DC Počet kontaktů: 1 Počet přepínacích kontaktů: 1 Typ ovládání: Alarm a ovládání Funkce: Monitoring and Control relays Maximální nosnost AC1 (VA): 4000 VA Počet NO kontaktů: 0 Napájecí napětí (V): 230 V-230 V Jmenovitý proud (A): 16 A/16 A Jmenovité DC napětí cívky Uc (V): 0 V-0 V pomocná relé Funkce: Monitoring and Control relays Napájecí napětí (V): 230 V-230 V Typ ovládání: Alarm a ovládání Počet kontaktů: 1 Typ napětí: AC, AC/DC Jmenovitý proud (A): 16 A/16 A Maximální nosnost AC1 (VA): 4000 VA Typ kontaktů: 1xCO Počet NC kontaktů: 0 Počet přepínacích kontaktů: 1 Počet NO kontaktů: 0 Jmenovité DC napětí cívky Uc (V): 0 V-0 V
