002440736

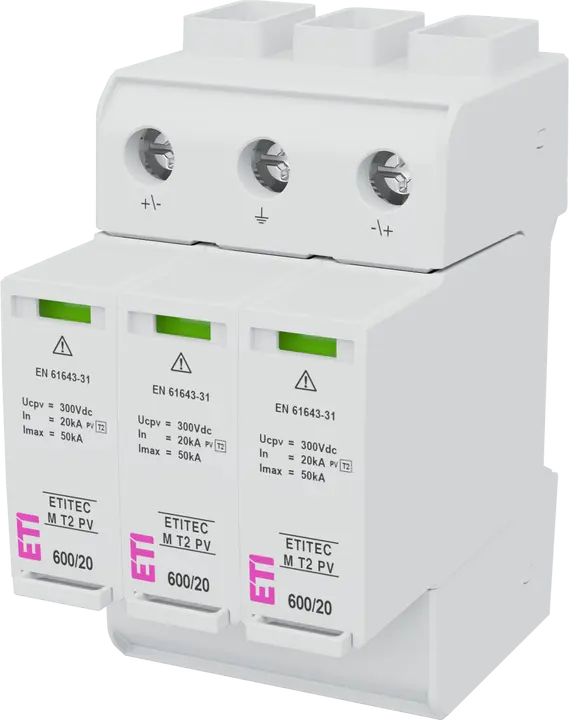

ETITEC M T2 PV 600/20 Y RC svodič přepětí
- ETI kód:
- 002440736
- Funkce:
- SPD
- Typ proudu:
- DC
- Připojitelný průřez plného vodiče (mm2):
- 35 mm²
- Typ:
- T2
- DC max continous operating voltage Uc:
- 600 V
- In (8/20):
- 20 kA
- Up - Úroveň ochrany napětí (kV):
- 2 kV
- Dálková signalizace:
- Yes
- Svodový proud:
- Yes
- Typ sítě:
- PV
- Počet modulů:
- 3
- Montáž:
- PV protection
- Vestavná hloubka (mm):
- 70 mm
- Aplikovaná technologie:
- MOV
- Stupeň krytí IP:
- IP20
- Skupina katalogu:
- ETITEC M PV
21 Logistika
Produkt
- Hmotnost
- 0,353 kg
- Net width
- 54 mm
- Net height
- 110,6 mm
- Net depth
- 77,85 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895966296
- Basic packaging weight
- 0,383 kg
- Basic Packaging Dimensions Height
- 102 mm
- Basic Packaging Dimensions Width
- 65 mm
- Basic Packaging Dimensions Depth
- 110 mm
- Basic packaging volume
- 0,729 dm³
Přepravní balení
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895966302
- Transport packaging weight
- 1,996 kg
- Transport Packaging Dimensions Height
- 109 mm
- Transport Packaging Dimensions Width
- 352 mm
- Transport Packaging Dimensions Depth
- 115 mm
- Transport packaging volume
- 4,412 dm³
- Pallet quantity
- 1 130 pcs
- Customs tariff
- 85363090
16 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. discharge surge current (8/20)
- 50 kA
- Number of conductors (without earthing)
- 2
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 600 V
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Short-circuit breaking capacity (Isccr)
- 11 kA
- Voltage protection level
- 2 kV
- Max. PV-voltage
- 500 V
- Signalling at the device
- Optical
- Category type 2
- Ano
- With remote signalling contact
- Ano
- Nominal discharge surge current (8/20)
- 20 kA
- System configuration DC
- Ano
Klasifikace ETIM – verze 9.0
