002440854

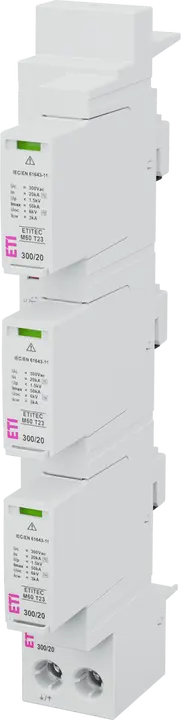

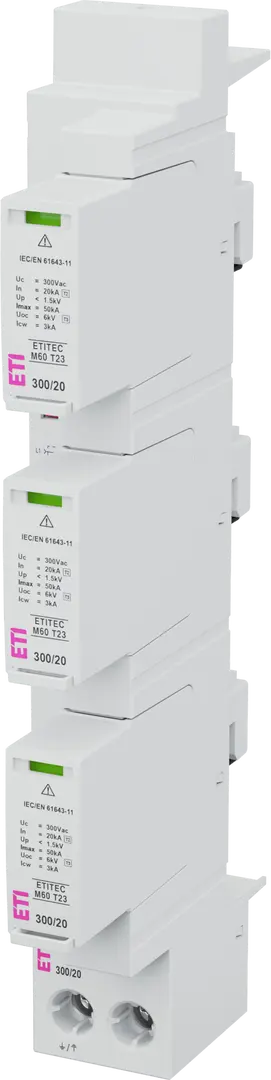

ETITEC M60 T23 300/20 3+0 svodič přepětí
- ETI kód:
- 002440854
- Funkce:
- SPD
- Typ:
- T2, T3
- AC max continous operating voltage Uc:
- 300 V
- In (8/20):
- 20 kA
- Typ proudu:
- AC
- Jmenovité AC napětí:
- 230 V
- Up - Úroveň ochrany napětí (kV):
- 1,5 kV
- Dálková signalizace:
- No
- Svodový proud:
- Yes
- Typ sítě:
- TN-C
- Počet modulů:
- 3
- Montáž:
- Industrial building protection
- Vestavná hloubka (mm):
- 81 mm
- Stupeň krytí IP:
- IP20
- Aplikovaná technologie:
- MOV
- Skupina katalogu:
- ETITEC M60
4 Dokumenty
21 Logistika
Produkt
- Hmotnost
- 0,433 kg
- Net width
- 36 mm
- Net height
- 244,5 mm
- Net depth
- 109,3 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838400113221
- Basic packaging weight
- 0,527 kg
- Basic Packaging Dimensions Height
- 133 mm
- Basic Packaging Dimensions Width
- 44 mm
- Basic Packaging Dimensions Depth
- 262 mm
- Basic packaging volume
- 1,533 dm³
Přepravní balení
- Transport packaging quantity
- 20 pcs
- EAN code for a transport packaging
- 3838400113238
- Transport packaging weight
- 11,161 kg
- Transport Packaging Dimensions Height
- 395 mm
- Transport Packaging Dimensions Width
- 363 mm
- Transport Packaging Dimensions Depth
- 253 mm
- Transport packaging volume
- 36,276 dm³
- Pallet quantity
- 540 pcs
- Customs tariff
- 85363090
15 ETIM
- System configuration TN-C
- Ano
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. discharge surge current (8/20)
- 50 kA
- Number of conductors (without earthing)
- 3
- Nominal voltage AC
- 230 V
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Degree of protection (IP)
- IP20
- Mounting method
- Busbar
- Construction size
- Other
- Short-circuit breaking capacity (Isccr)
- 25 kA
- Voltage protection level
- 1,5 kV
- Signalling at the device
- Optical
- Category type 2
- Ano
- Max. continuous voltage AC
- 300 V
- Nominal discharge surge current (8/20)
- 20 kA
Klasifikace ETIM – verze 9.0
