004656307

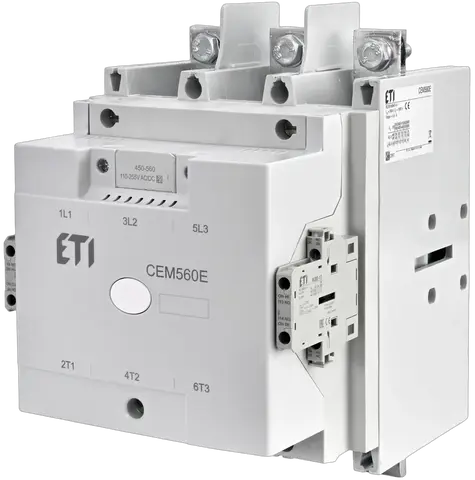

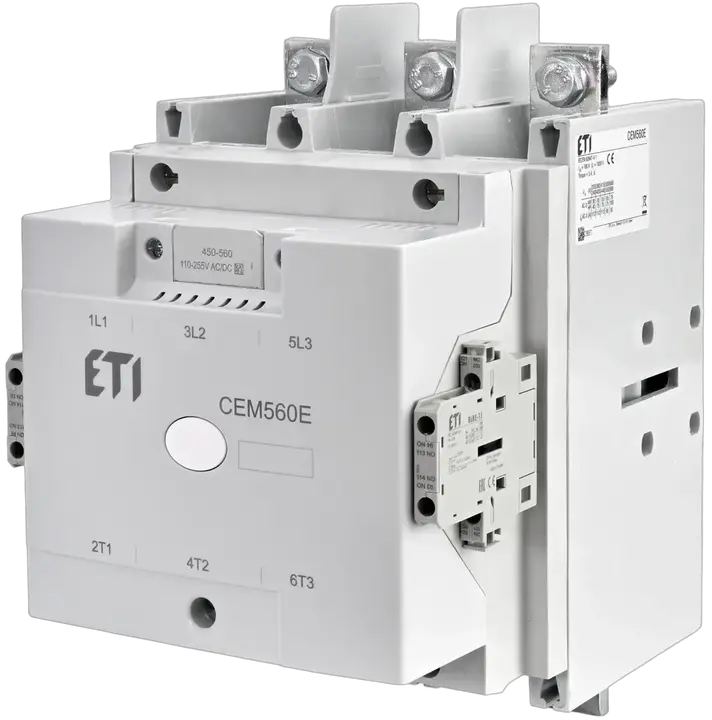

CEM560E.22-255V-AC/DC motorový stykač
- ETI kód:
- 004656307
- Jmenovité DC napětí cívky Uc (V):
- 110-255 V
- Proud Ie AC1:
- 700 A
- Proud Ie AC3, 400V:
- 560 A
- Počet pólů:
- 3
- Počet pomocných NO kontaktů:
- 2
- Počet pomocných NC kontaktů:
- 2
- Funkce:
- Motor contactor
- Skupina katalogu:
- CEM Motorový stykač
14 Logistika
Produkt
- Hmotnost
- 12 kg
- Net width
- 182,1 mm
- Net height
- 291 mm
- Net depth
- 227 mm
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 7909522136675
- Transport packaging weight
- 12 kg
- Transport Packaging Dimensions Height
- 300 mm
- Transport Packaging Dimensions Width
- 270 mm
- Transport Packaging Dimensions Depth
- 270 mm
- Transport packaging volume
- 21,87 dm³
- Pallet quantity
- 45 pcs
- Customs tariff
- 85364900
16 ETIM
- Rated operation current Ie at AC-3, 400 V
- 560 A
- Voltage type for actuating
- AC/DC
- Rated operation current Ie at AC-4, 400 V
- 345 A
- Type of electrical connection of main circuit
- Screw connection
- Number of normally open contacts as main contact
- 3
- Number of auxiliary contacts as normally open contact
- 2
- Rated operation power at AC-3, 400 V
- 300 kW
- Number of auxiliary contacts as normally closed contact
- 2
- Rated operation current Ie at AC-1, 400 V
- 700 A
- Rated operation power at AC-4, 400 V
- 185 kW
- Rated control supply voltage AC 60 Hz(Min)
- 110 V
- Rated control supply voltage DC(Min)
- 110 V
- Rated control supply voltage AC 50 Hz(Min)
- 110 V
- Rated control supply voltage AC 60 Hz(Max)
- 255 V
- Rated control supply voltage AC 50 Hz(Max)
- 255 V
- Rated control supply voltage DC(Max)
- 255 V
Klasifikace ETIM – verze 9.0
