002464051

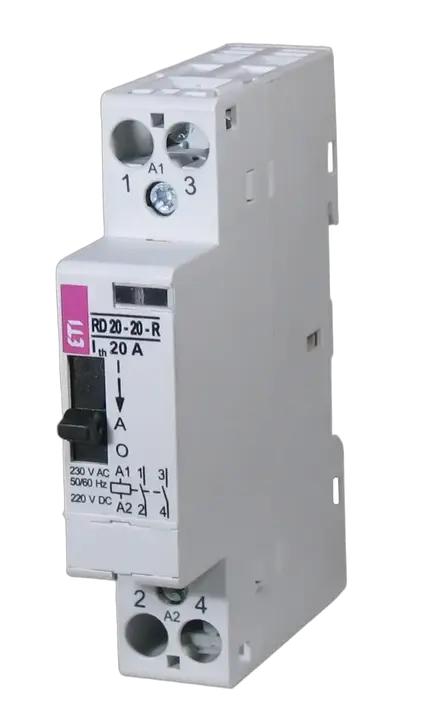

RD 20-02-R-24V AC/DC modulární stykač
- ETI kód:
- 002464051
- Proud Ie AC1:
- 20 A
- Typ:
- AC/DC
- Jmenovitý pracovní proud Ie AC-1/AC-7a (A):
- 20 A
- Jmenovité pracovní napětí (V AC):
- 230 V
- Jmenovité napětí ovládacího proudu Uc (V AC): 230:
- 24 V
- Jmenovité napětí ovládacího proudu Uc (V DC):
- 24 V
- Typ proudu:
- AC, DC
- Jmenovitá frekvence (Hz):
- 50/60 Hz
- Počet NC kontaktů:
- 2
- Funkce:
- Modular contactor
- Kategorie:
- RD...R
- Skupina katalogu:
- RD...R
5 Dokumenty
22 Logistika
Produkt
- EAN code for a single product
- 3838400015235
- Hmotnost
- 130 g
- Net width
- 17,5 mm
- Net height
- 85 mm
- Net depth
- 69,6 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 10 pcs
- EAN code for a basic packaging
- 3838895540618
- Basic packaging weight
- 1,3 kg
- Basic Packaging Dimensions Height
- 74 mm
- Basic Packaging Dimensions Width
- 93 mm
- Basic Packaging Dimensions Depth
- 180 mm
- Basic packaging volume
- 1,239 dm³
Přepravní balení
- Transport packaging quantity
- 80 pcs
- EAN code for a transport packaging
- 3838895540625
- Transport packaging weight
- 10,4 kg
- Transport Packaging Dimensions Height
- 165 mm
- Transport Packaging Dimensions Width
- 195 mm
- Transport Packaging Dimensions Depth
- 445 mm
- Transport packaging volume
- 14,318 dm³
- Pallet quantity
- 5 520 pcs
- Customs tariff
- 85364900
18 ETIM
- Additional equipment possible
- Ano
- Voltage type (excitation voltage)
- AC/DC
- Built-in depth
- 60 mm
- Number of contacts as normally closed contact
- 2
- Max. load fluorescent lamp
- 935 VA
- Voltage type (operating voltage)
- AC/DC
- Degree of protection (IP)
- IP20
- Max. load fluorescent lamp (parallel compensated)
- 1 020 VA
- Utilization category according to EN IEC 60947-4-1
- AC-1
- Slider for hand switch
- Ano
- Max. load fluorescent lamp (Duo circuit)
- 2 320 VA
- Rated operation current
- 20 A
- Max. incandescent lamp load
- 2 160 W
- Width in number of modular spacings
- 1
- Rated excitation voltage(Min)
- 24 V
- Rated operating voltage(Min)
- 24 V
- Rated operating voltage(Max)
- 230 V
- Rated excitation voltage(Max)
- 24 V
Klasifikace ETIM – verze 9.0
1 Diagramy
1 Software a ovladače
