004641102

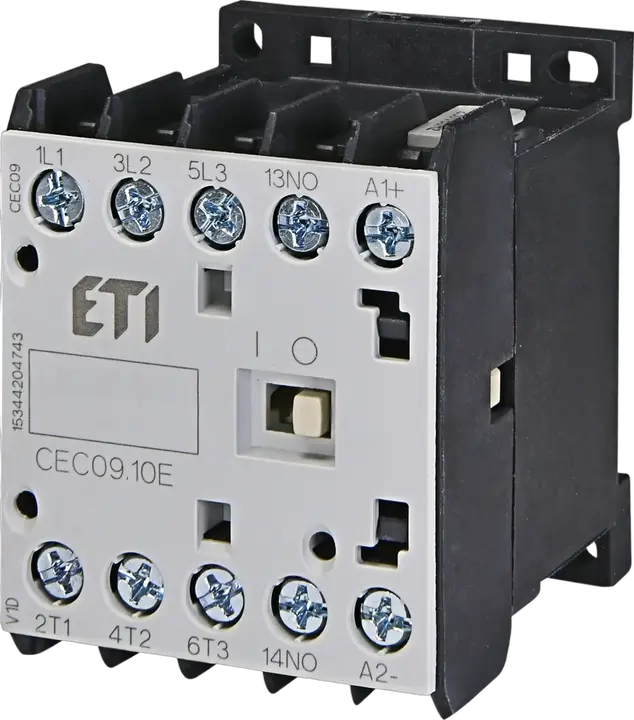

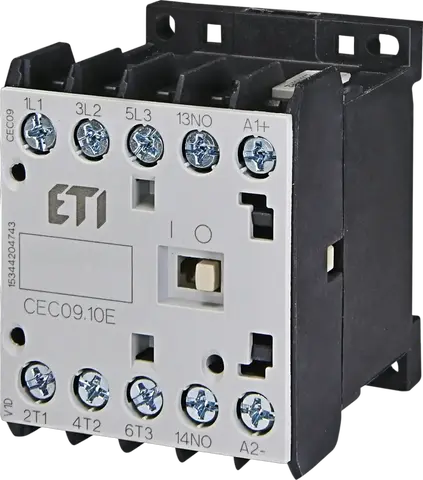

CEC09.10-24V-DC miniaturní stykač
- ETI kód:
- 004641102
- Počet pólů:
- 3
- Jmenovité DC napětí cívky Uc (V):
- 24 V
- Proud Ie AC1:
- 20 A
- Proud Ie AC3, 400V:
- 9 A
- Jmenovité pracovní napětí (V AC):
- 690 V
- Jmenovité napětí ovládacího proudu Uc (V DC):
- 24 V
- Počet NO kontaktů:
- 3
- Počet pomocných NO kontaktů:
- 1
- Funkce:
- Miniature contactors
- Skupina katalogu:
- Miniaturní stykač CEC
14 Logistika
Produkt
- Hmotnost
- 0,18 kg
- Net width
- 45,5 mm
- Net height
- 58 mm
- Net depth
- 52,02 mm
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 7890355552193
- Transport packaging weight
- 0,229 kg
- Transport Packaging Dimensions Height
- 61 mm
- Transport Packaging Dimensions Width
- 48,5 mm
- Transport Packaging Dimensions Depth
- 55 mm
- Transport packaging volume
- 0,163 dm³
- Pallet quantity
- 3 200 pcs
- Customs tariff
- 85364900
9 ETIM
- Rated operation current Ie at AC-3, 400 V
- 10 A
- Voltage type for actuating
- DC
- Type of electrical connection of main circuit
- Frame clamp
- Number of normally open contacts as main contact
- 3
- Number of auxiliary contacts as normally open contact
- 1
- Rated operation power at AC-3, 400 V
- 4 kW
- Rated operation current Ie at AC-1, 400 V
- 20 A
- Rated control supply voltage DC(Min)
- 24 V
- Rated control supply voltage DC(Max)
- 24 V
Klasifikace ETIM – verze 9.0
