001101409

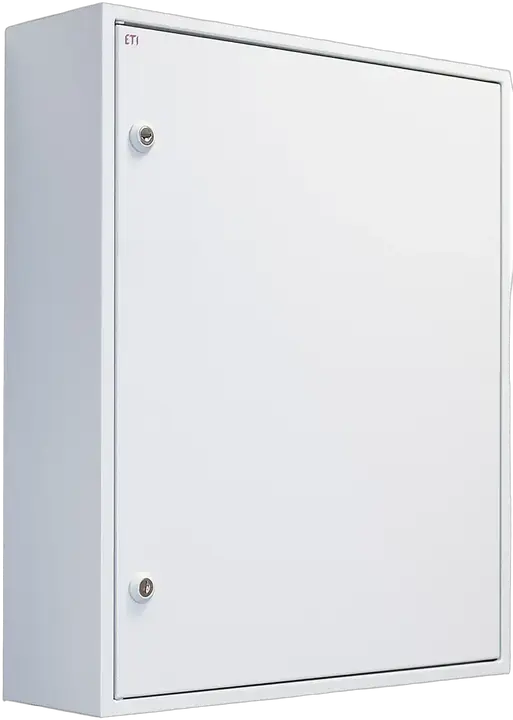

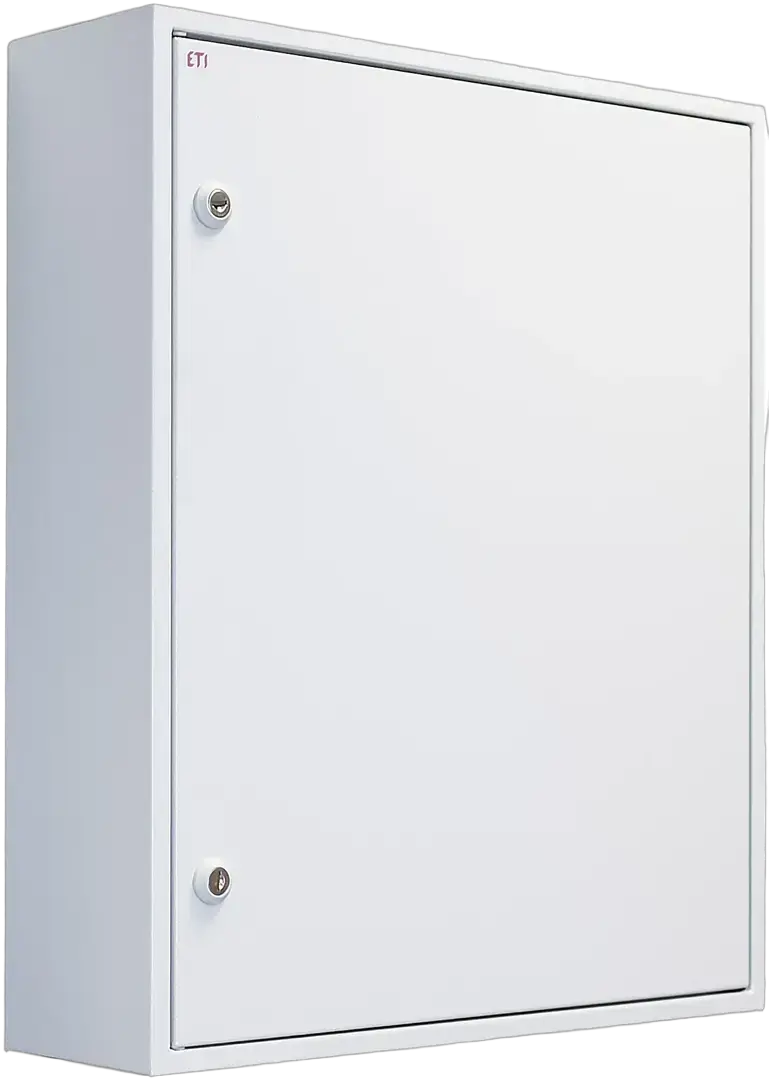

4XN160 3-7 Nadomítková rozvodnice
- ETI kód:
- 001101409
- Funkce:
- Enclosure
- Pro použití s:
- SOLID GSX system
- Jmenovité AC napětí:
- 690 V
- Typ sítě:
- 1 phase and 3 phase system
- Skupina katalogu:
- SOLID GSX skříně
- Třída izolace:
- I
- Okolní teplota (°C):
- -5/40 °C
- Normy:
- IEC/EN 62208, IEC/EN 60529, IEC/EN 62262, IEC/EN 61439-1
- Typ uchycení:
- Nástěnný
- Typ dveří:
- Kovové dveře
- Velikost rámu:
- 160
- ¨Povrchová ocrana:
- Práškově lakovaná ocel
- Směrnice:
- RoHS
- Velikost rámu (počet řad):
- 7
- Zámky:
- Dva zámky s klíčem, kód 1333
- Pracovní teplota (°C):
- -5-40 °C
- Typ:
- Wall mounted enclosure
- Stupeň krytí:
- I
- Stupeň krytí IP:
- IP41
- Mechanická odolnost:
- IK10
- Výška:
- 1 100 mm
- Šířka:
- 800 mm
- Hlubka:
- 160 mm
- Aplikace:
- Indoor use
- Barva:
- RAL 7035
- Jmenovitý proud:
- 250 A
11 Logistika
Produkt
- Hmotnost
- 24,228 kg
- Net width
- 800 mm
- Net height
- 1 100 mm
- Net depth
- 160 mm
- Stock unit of measure
- pcs
Přepravní balení
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 5904723019637
- Transport packaging weight
- 25,88 kg
- Transport packaging volume
- 161,17 dm³
- Pallet quantity
- 7 pcs
- Customs tariff
- 85381000
19 ETIM
- Built-in depth
- 160 mm
- Nominal current (In)
- 250 A
- Surface protection
- Powder coating
- Width
- 800 mm
- Degree of protection (IP)
- IP41
- Mounting method
- Surface mounted
- Impact strength
- IK10
- Number of modules
- 252
- Protection class
- I
- Number of openings for flange plates
- 6
- With lock
- Ano
- Number of rows
- 7
- Housing material
- Steel
- Depth
- 160 mm
- Colour
- Other
- Type of door
- Single
- Height
- 1 100 mm
- Width in number of modular spacings
- 36
- RAL-number
- 7 035
Klasifikace ETIM – verze 9.0
