001101062

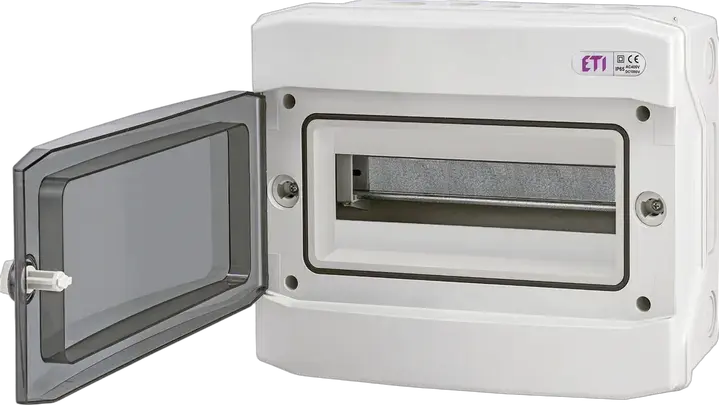

ECH-12PT rozvaděč
- ETI kód:
- 001101062
- Řady:
- 1
- Výška:
- 256 mm
- Šířka:
- 319 mm
- Barva:
- Šedý
- Skupina katalogu:
- ECH nástěnné plastové rozvodné skříně IP65
- Typ dveří:
- Průhledné dveře
- Typ uchycení:
- Montáž na povrch
- Stupeň krytí IP:
- IP65
- Velikost rámu (počet řad):
- 1
- Počet modulů (celkem/v řadě):
- 12
- Dveře (matriál, barva):
- Transparent, Plastic
- Základna skříně (materiál, barva):
- Plast, Šedý
- Počet PEN vstupů (připojení):
- 10
- Test žhavou smyčkou (°C):
- 650 °C
- Jmenovité DC napětí:
- 1500 V
- Stupeň krytí:
- II
- Jmenovitý proud:
- 63 A
- Jmenovité AC napětí:
- 400 V
21 Logistika
Produkt
- Hmotnost
- 1,354 kg
- Net width
- 318,6 mm
- Net height
- 258,5 mm
- Net depth
- 149,71 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895551751
- Basic packaging weight
- 1,354 kg
- Basic Packaging Dimensions Height
- 318 mm
- Basic Packaging Dimensions Width
- 258 mm
- Basic Packaging Dimensions Depth
- 142 mm
- Basic packaging volume
- 11,65 dm³
Přepravní balení
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895551768
- Transport packaging weight
- 7,29 kg
- Transport Packaging Dimensions Height
- 768 mm
- Transport Packaging Dimensions Width
- 334 mm
- Transport Packaging Dimensions Depth
- 271 mm
- Transport packaging volume
- 69,515 dm³
- Pallet quantity
- 125 pcs
- Customs tariff
- 85381000
19 ETIM
- Width
- 319 mm
- DIN-rail
- Ano
- Type of covering
- Door
- Neutral terminal block
- Ano
- Transparent cover/door
- Ano
- Degree of protection (IP)
- IP65
- Mounting method
- Surface mounted
- Signal passing door
- Ano
- Earthing terminal block
- Ano
- UV resistant
- Ano
- Number of rows
- 1
- Housing material
- Plastic
- Depth
- 144 mm
- Colour
- Grey
- Type of door
- Single
- Cover model
- Closed
- Height
- 256 mm
- Width in number of modular spacings
- 12
- RAL-number
- 7 035
Klasifikace ETIM – verze 9.0
