001101019

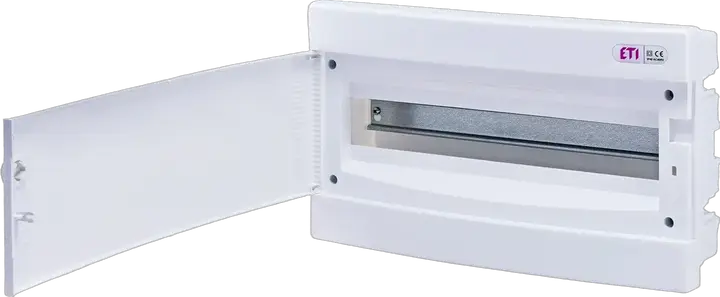

ECM18PO rozvaděč
- ETI kód:
- 001101019
- Řady:
- 1
- Skupina katalogu:
- ECM zapuštěné plastové rozvodné skříně IP40
- Typ dveří:
- Bílé dveře
- Velikost rámu:
- 18
- Typ uchycení:
- Zapuštěná montáž
- Stupeň krytí IP:
- IP40
- Velikost rámu (počet řad):
- 1
- Počet modulů (celkem/v řadě):
- 18
- Dveře (matriál, barva):
- Plastic, White
- Základna skříně (materiál, barva):
- Plast, White
- Počet PEN vstupů (připojení):
- 13
- Test žhavou smyčkou (°C):
- 650 °C
- Jmenovité DC napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Jmenovité AC napětí:
- 400 V
21 Logistika
Produkt
- Hmotnost
- 1,207 kg
- Net width
- 392,2 mm
- Net height
- 232 mm
- Net depth
- 105,8 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895499633
- Basic packaging weight
- 1,2 kg
- Basic Packaging Dimensions Height
- 392 mm
- Basic Packaging Dimensions Width
- 232 mm
- Basic Packaging Dimensions Depth
- 106 mm
- Basic packaging volume
- 20,926 dm³
Přepravní balení
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895499640
- Transport packaging weight
- 6 kg
- Transport Packaging Dimensions Height
- 548 mm
- Transport Packaging Dimensions Width
- 406 mm
- Transport Packaging Dimensions Depth
- 248 mm
- Transport packaging volume
- 55,177 dm³
- Pallet quantity
- 825 pcs
- Customs tariff
- 85381000
20 ETIM
- Built-in depth
- 68 mm
- Width
- 392 mm
- DIN-rail
- Ano
- Type of covering
- Door
- Neutral terminal block
- Ano
- Degree of protection (IP)
- IP40
- Mounting method
- Flush-mounted
- Signal passing door
- Ano
- Earthing terminal block
- Ano
- Built-in height
- 212 mm
- Number of rows
- 1
- Housing material
- Plastic
- Depth
- 106 mm
- Built-in width
- 382 mm
- Colour
- White
- Type of door
- Single
- Cover model
- Closed
- Height
- 232 mm
- Width in number of modular spacings
- 18
- RAL-number
- 9 003
Klasifikace ETIM – verze 9.0
