001101017

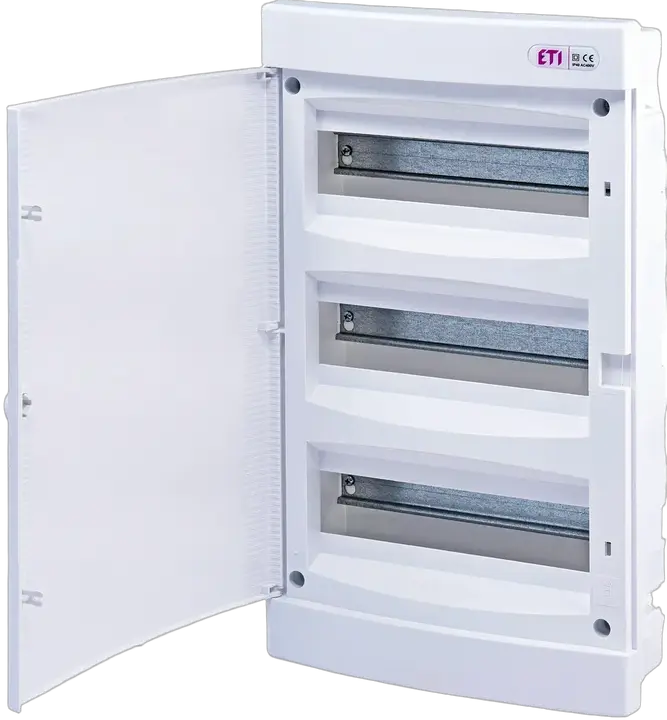

ECM36PO rozvaděč
- ETI kód:
- 001101017
- Řady:
- 2
- Skupina katalogu:
- ECM zapuštěné plastové rozvodné skříně IP40
- Typ dveří:
- Bílé dveře
- Velikost rámu:
- 36
- Typ uchycení:
- Zapuštěná montáž
- Stupeň krytí IP:
- IP40
- Velikost rámu (počet řad):
- 3
- Počet modulů (celkem/v řadě):
- 36/12
- Dveře (matriál, barva):
- Plastic, White
- Základna skříně (materiál, barva):
- Plast, White
- Počet PEN vstupů (připojení):
- 15
- Test žhavou smyčkou (°C):
- 650 °C
- Jmenovité DC napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Jmenovité AC napětí:
- 400 V
21 Logistika
Produkt
- Hmotnost
- 1,785 kg
- Net width
- 283,6 mm
- Net height
- 481,8 mm
- Net depth
- 105,8 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895456889
- Basic packaging weight
- 1,785 kg
- Basic Packaging Dimensions Height
- 283 mm
- Basic Packaging Dimensions Width
- 482 mm
- Basic Packaging Dimensions Depth
- 106 mm
- Basic packaging volume
- 14,459 dm³
Přepravní balení
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895456896
- Transport packaging weight
- 9,75 kg
- Transport Packaging Dimensions Height
- 553 mm
- Transport Packaging Dimensions Width
- 511 mm
- Transport Packaging Dimensions Depth
- 303 mm
- Transport packaging volume
- 85,623 dm³
- Pallet quantity
- 110 pcs
- Customs tariff
- 85381000
20 ETIM
- Built-in depth
- 68 mm
- Width
- 283 mm
- DIN-rail
- Ano
- Type of covering
- Door
- Neutral terminal block
- Ano
- Degree of protection (IP)
- IP40
- Mounting method
- Flush-mounted
- Signal passing door
- Ano
- Earthing terminal block
- Ano
- Built-in height
- 462 mm
- Number of rows
- 3
- Housing material
- Plastic
- Depth
- 106 mm
- Built-in width
- 273 mm
- Colour
- White
- Type of door
- Single
- Cover model
- Closed
- Height
- 482 mm
- Width in number of modular spacings
- 12
- RAL-number
- 9 003
Klasifikace ETIM – verze 9.0
1 Diagramy
1 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
25 Štítky
001101017rozvaděčECM36POETIBOXDistribution boards DIDODIDO-EFlush mountedWhite doorWhite doorMezinárodníSkříně, rozvodnice, vybaveníRozvodnice a skříněPlastové krytyPočet modulů (celkem/v řadě): 36/12Počet PEN vstupů (připojení): 15/15Test žhavou smyčkou (°C): 650 °CDveře (matriál, barva): White, PlasticVelikost rámu (počet řad): 3Základna skříně (materiál, barva): Plast, WhiteStupeň krytí IP: IP40Jmenovité AC napětí (V): 400 V/400 VTyp uchycení: Zapuštěná montážJmenovité DC napětí (V): 400 V/400 VJmenovitý proud (A): 63 A/63 Arozvaděč Typ uchycení: Zapuštěná montáž Stupeň krytí IP: IP40 Velikost rámu (počet řad): 3 Počet modulů (celkem/v řadě): 36/12 Dveře (matriál, barva): White, Plastic Základna skříně (materiál, barva): Plast, White
