001100407

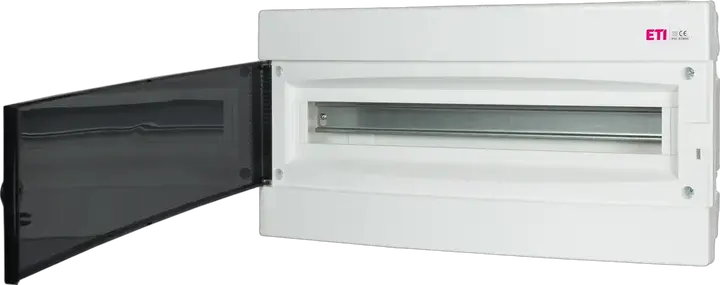

ECM 1x24PT-s rozvaděč
- ETI kód:
- 001100407
- Skupina katalogu:
- ECM zapuštěné plastové rozvodné skříně IP40
- Typ uchycení:
- Zapuštěná montáž
- Stupeň krytí IP:
- IP40
- Velikost rámu (počet řad):
- 1
- Počet modulů (celkem/v řadě):
- 24
- Dveře (matriál, barva):
- Plastic, Transparent
- Základna skříně (materiál, barva):
- Plast, White
- Počet PEN vstupů (připojení):
- 15/7
- Test žhavou smyčkou (°C):
- 650 °C
- Jmenovité DC napětí:
- 400 V
- Stupeň krytí:
- II
- Jmenovitý proud:
- 63 A
- Jmenovité AC napětí:
- 400 V
4 Dokumenty
21 Logistika
Produkt
- Hmotnost
- 0,952 kg
- Net width
- 501,8 mm
- Net height
- 255 mm
- Net depth
- 107,3 mm
- Stock unit of measure
- pcs
Základní balení
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838400093110
- Basic packaging weight
- 0,952 kg
- Basic Packaging Dimensions Height
- 255 mm
- Basic Packaging Dimensions Width
- 500 mm
- Basic Packaging Dimensions Depth
- 106 mm
- Basic packaging volume
- 13,515 dm³
Přepravní balení
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838400093127
- Transport packaging weight
- 7,79 kg
- Transport Packaging Dimensions Height
- 240 mm
- Transport Packaging Dimensions Width
- 515 mm
- Transport Packaging Dimensions Depth
- 580 mm
- Transport packaging volume
- 71,688 dm³
- Pallet quantity
- 600 pcs
- Customs tariff
- 85381000
21 ETIM
- Built-in depth
- 68 mm
- Width
- 500 mm
- DIN-rail
- Ano
- Type of covering
- Door
- Neutral terminal block
- Ano
- Transparent cover/door
- Ano
- Degree of protection (IP)
- IP40
- Mounting method
- Flush-mounted
- Signal passing door
- Ano
- Earthing terminal block
- Ano
- Built-in height
- 235 mm
- Number of rows
- 1
- Housing material
- Plastic
- Depth
- 106 mm
- Built-in width
- 489 mm
- Colour
- White
- Type of door
- Single
- Cover model
- Closed
- Height
- 255 mm
- Width in number of modular spacings
- 24
- RAL-number
- 9 003
Klasifikace ETIM – verze 9.0
1 Diagramy
0 Software a ovladače
Software je poskytován tak, jak je, bez jakýchkoli záruk. Autor není povinen poskytovat podporu, služby, opravy nebo aktualizace bezplatných softwarových programů nebo ovladačů.
26 Štítky
001100407rozvaděčECM 1x24PT-sETIBOXDistribution boards DIDODIDO-EFlush mountedTransparent doorTransparent doorMezinárodníSkříně, rozvodnice, vybaveníRozvodnice a skříněPlastové krytyPočet modulů (celkem/v řadě): 24/24Počet PEN vstupů (připojení): 15/7Test žhavou smyčkou (°C): 650 °CDveře (matriál, barva): Plastic, TransparentVelikost rámu (počet řad): 1Základna skříně (materiál, barva): Plast, WhiteStupeň krytí IP: IP40Jmenovité AC napětí (V): 400 V/400 VTyp uchycení: Zapuštěná montážStupeň krytí: IIJmenovité DC napětí (V): 400 V/400 VJmenovitý proud (A): 63 A/63 Arozvaděč TOWAR Typ uchycení: Zapuštěná montáž Stupeň krytí IP: IP40 Velikost rámu (počet řad): 1 Počet modulů (celkem/v řadě): 24/24 Dveře (matriál, barva): Plastic, Transparent Základna skříně (materiál, barva): Plast, White
